Одноканальная архитектура
SIL2 (Safety Integrity Level)
HFT = 0 (Hardware Fault Tolerance)
Переключатель режимов работы стоит на "А"
PFD
avg
T
Proof
= 1 год
T
Proof
= 5 лет
T
Proof
= 10 лет
< 0,019 x 10 -2
< 0,094 x 10 -2
< 0,190 x 10 -2
PFH [1/h] < 0,043 x 10 -6
Переключатель режимов работы стоит на "В"
PFD
avg
T
Proof
= 1 год
T
Proof
= 5 лет
T
Proof
= 10 лет
< 0,020 x 10 -2
< 0,099 x 10 -2
< 0,200 x 10 -2
PFH [1/h] < 0,045 x 10 -6
Двухканальная архитектура
SIL3 (Safety Integrity Level)
HFT = 1 (Hardware Fault Tolerance)
Здесь дается пример установки измерительной системы в
двухканальной архитектуре для применения с уровнем
SIL3. При двухканальной архитектуре следует учитывать
показатель общей причины отказов = 10 % (наихудший
случай).
Если устройства устанавливаются в иной
(многоканальной) архитектуре, то значения нужно
расчитывать на основе данных выше значений частоты
отказов специально для выбранного применения.
Переключатель режимов работы стоит на "А"
PFD
avg
T
Proof
= 1 год
T
Proof
= 5 лет
T
Proof
= 10 лет
< 0,019 x 10 -3
< 0,094 x 10 -3
< 0,190 x 10 -3
PFH [1/h] < 0,053 x 10 -7
Переключатель режимов работы стоит на "В"

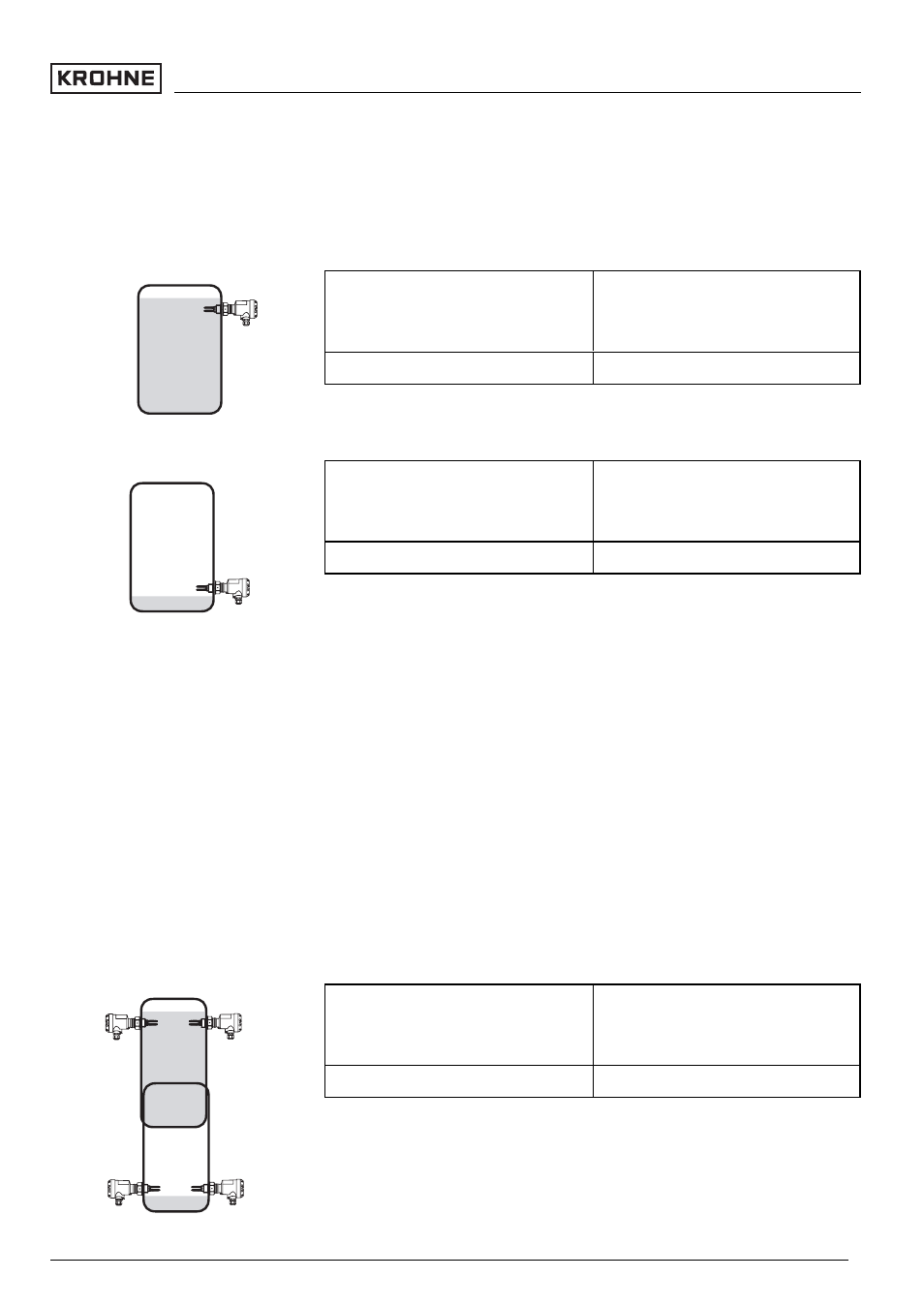

Архитектура 1oo1D - Защита
от переполнения
Архитектура 1oo1D - Защита
от сухого хода
Архитектура 1oo2D - Защита
от переполнения
Архитектура 1oo2D - Защита
от сухого хода
Функциональная безопасность
OPTISWITCH 5200 C, 5250 C - с выходом NAMUR 33
