SW E60T
1 0 - 5 5 V D C
1 PNP 2 3 4 1 NPN 2 3 4
A
B
0,5 g / cm3
0,7 g / cm3
m a x 4 0 0 m A o u t
1 2 3 4
+
+ +
3
5
1
2
4

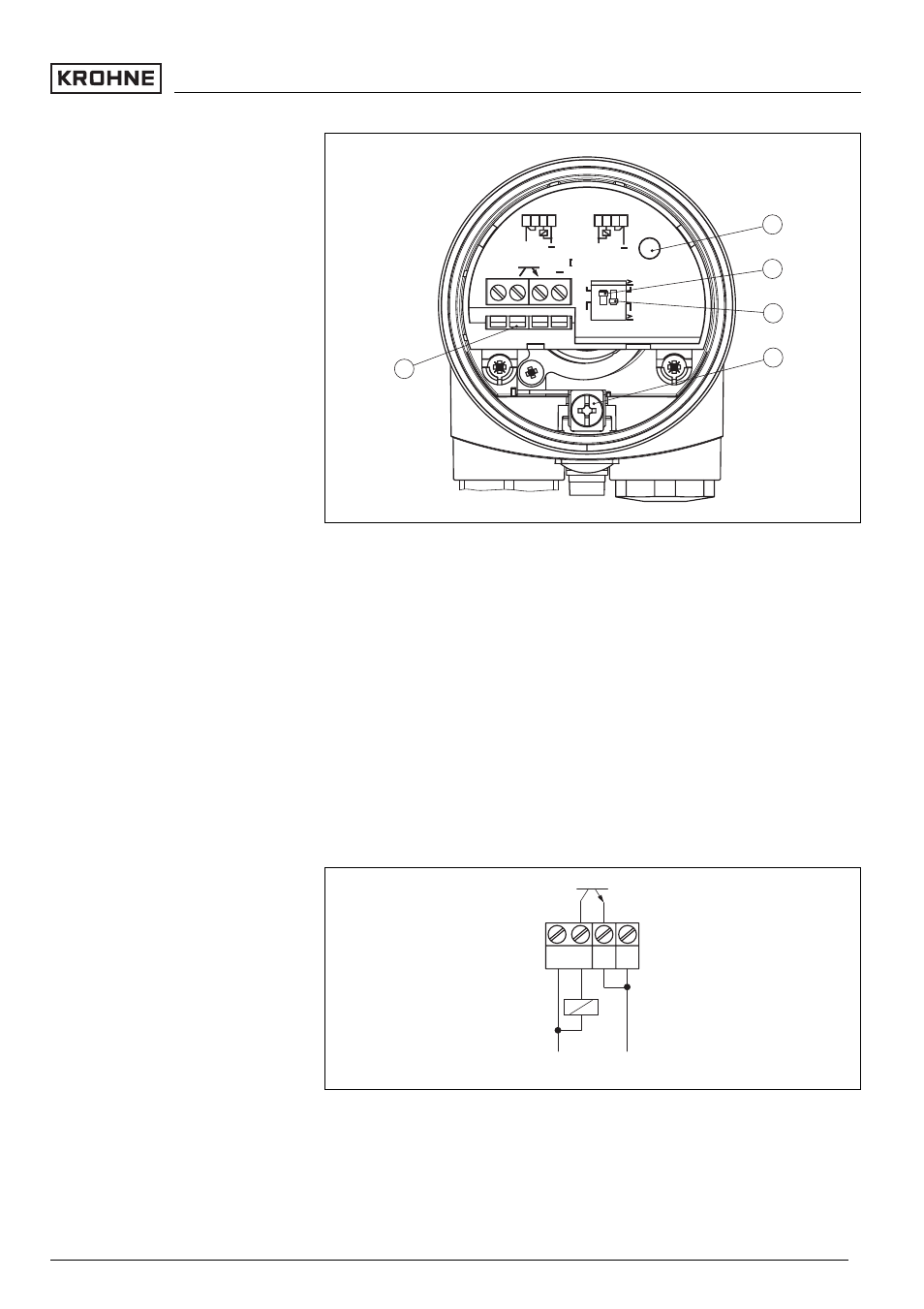

Рис. 8: Отсек электроники и подключенияв однокамерном корпусе
1 Индикатор состояния
2 DIL-переключатель длявыбора режима работы
3 Переключатель длянастройки точки переключения
4 Клемма заземления
5 Соединительные клеммы
Рекомендуется подключать OPTISWITCH 5100 C, 5150 C
таким образом, чтобы цепь тока переключения при
сигнализации уровня, обрыве цепи или неисправности
была разомкнута (безопасное состояние).
Для управления реле, затворами, магнитными клапанами,
световыми и звуковыми сигналами, а также входами
контроллера.
+ -
1 2 3 4
+ -
Рис. 9: Состояние NPN
Отсек электроники и под-
ключения
Схема подключения
OPTISWITCH 5100 C, 5150 C - с транзисторным выходом 17
Подключение к источнику питания
