6.2 Элементы настройки

1

2

3

4

5

6

7

8

1

2

3

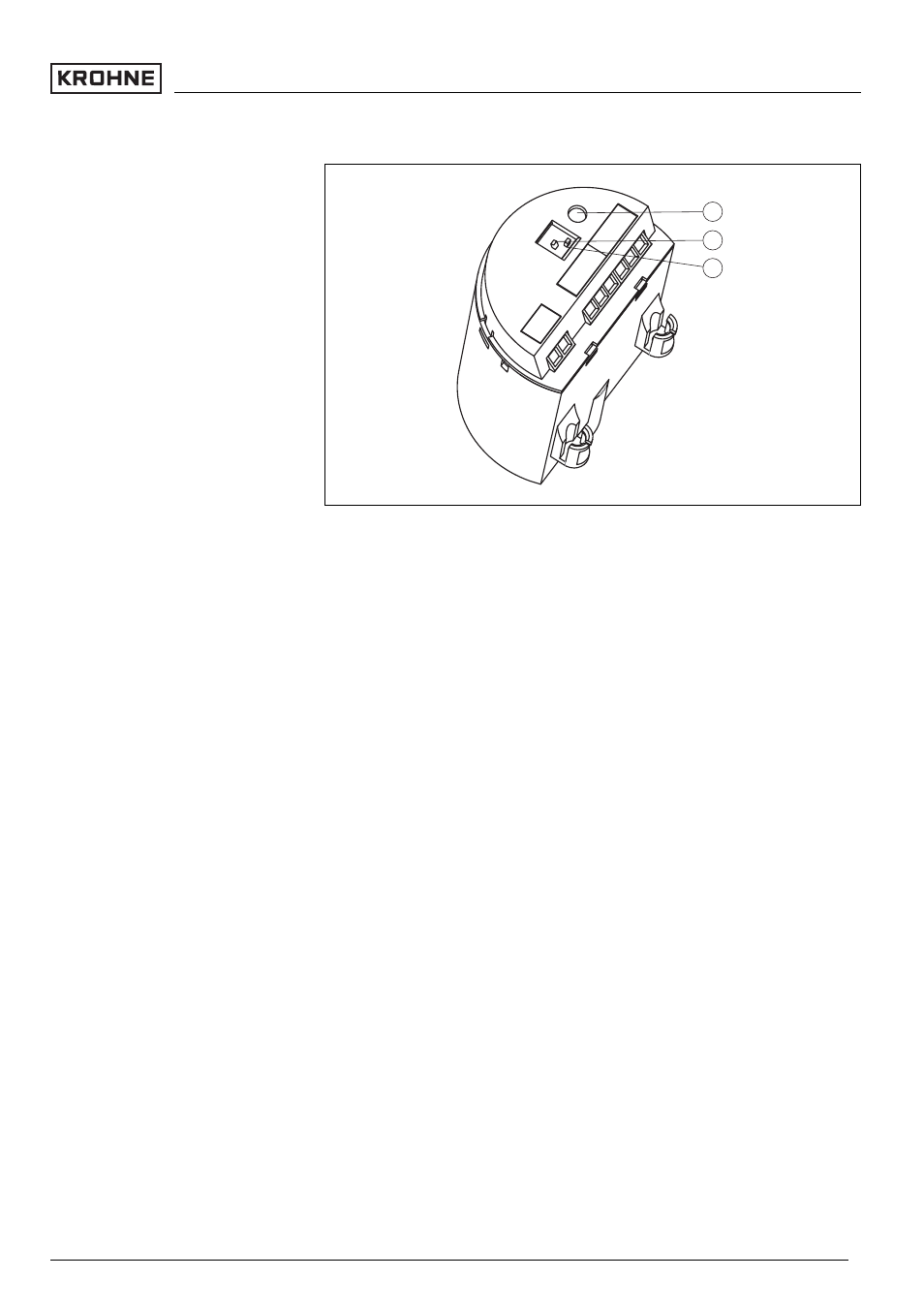

Рис. 10: Блок электроники SW E60R - релейный выход

1

Индикатор состояния (светодиод)

2

DIL-переключатель длявыбора режима работы

3

Переключатель установки чувствительности

Световой индикатор состояния переключения:

l

зеленый = реле возбуждено

l

красный = реле обесточено

l

красный (мигает) = неисправность

Посредством переключателя режимов (A/B) можно

выбрать состояние переключения реле в соответствии с

функциональной таблицей (A - сигнализация

максимального уровня или защита от переполнения, B -

сигнализация минимального уровня или защита от сухого

хода).

Посредством переключателя (3) можно установить точку

переключения для жидкостей с плотностью в пределах от

0,5 до 0,7 г/см³. Заводская установка точки переключения

соответствует плотности жидкости >0,7 г/см³. Для

жидкостей с меньшей плотностью переключатель следует

установить на >0,5 г/см³. Положение точки переключения

дано относительно воды (плотность 1,0 г/см³). На средах с

иной плотностью точка переключения смещается в

зависимости от плотности и способа монтажа либо к

корпусу, либо к концу вилки.

Индикатор состояния (1)

Переключатель режимов (2)

Установка чувствительно-

сти (3)

OPTISWITCH 5100 C, 5150 C - с релейным выходом
