SW E60N
N A M U R
( I E C 6 0 9 4 7 - 5 - 6 )
m a x .
m i n .
S i m u l .
+ -
1 2
0,5 g / cm3
0,7 g / cm3
3
5
6
1
2
4

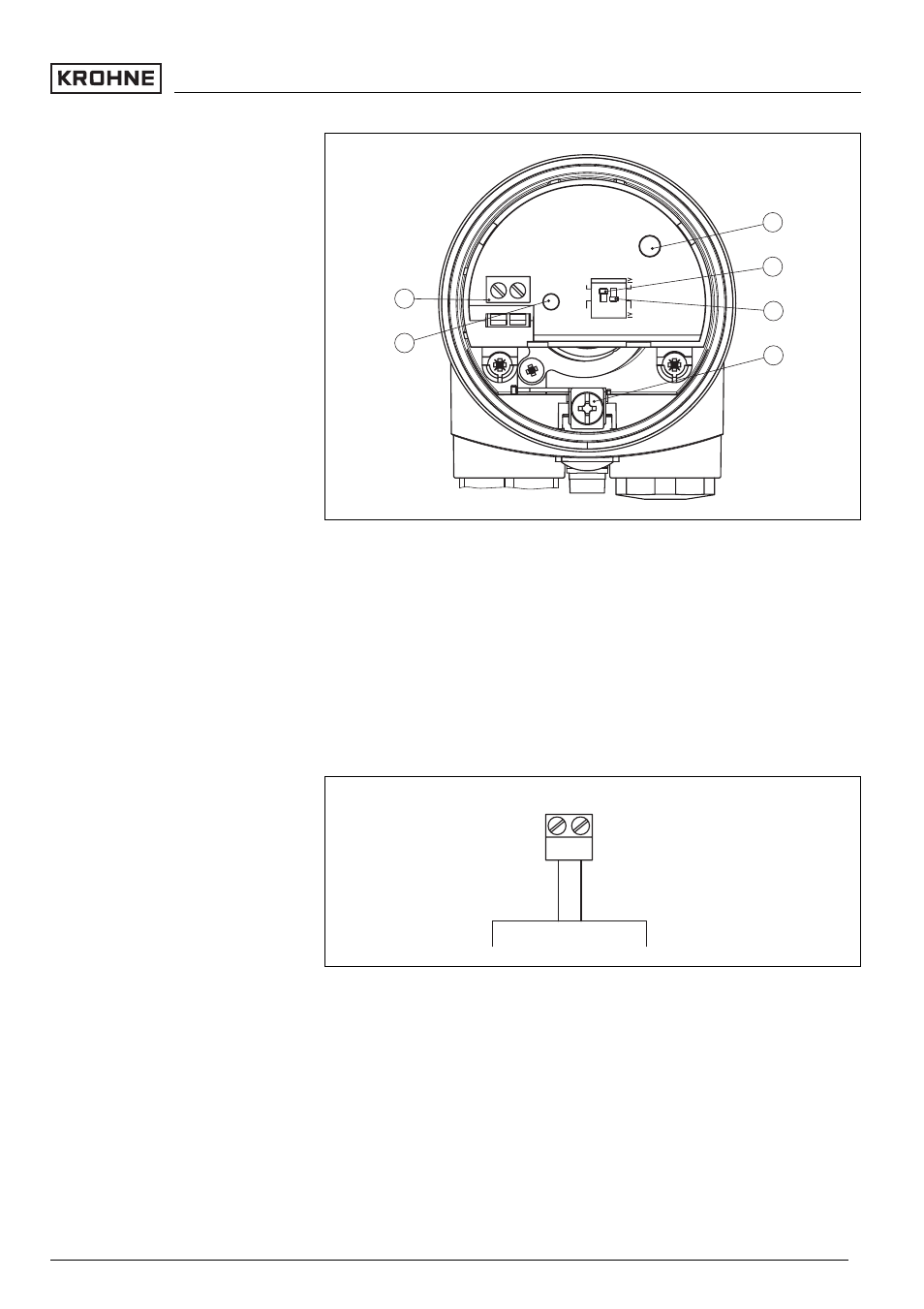

Рис. 8: Отсек электроники и подключенияв однокамерном корпусе
1 Индикатор состояния
2 Переключатель дляобращенияхарактеристики
3 Переключатель установки чувствительности
4 Клемма заземления
5 Кнопка моделирования
6 Соединительные клеммы
Для подключения к разделительному усилителю по
NAMUR (IEC 60947-5-6, EN 50227). Подробную
информацию см. в Приложении, п. "Технические данные".
1 2
+
+
-
-
Рис. 9: Схема подключения (однокамерный корпус)
Отсек электроники и под-
ключения
Схема подключения
OPTISWITCH 5100 C, 5150 C - с выходом NAMUR 17
Подключение к источнику питания
30429
-RU
-060208
