Для подключения к устройству формирования сигнала.
Питание датчика осуществляется от подключенного
устройства формирования сигнала (см. "Технические
данные" в Приложении).
Данный пример подключения действителен для всех
универсальных устройств формирования сигнала.
Когда переключатель режима работы OPTISWITCH 3300
C правильно установлен на "max", на OPTISWITCH 3300 C
горит индикатор.
l
красный - если вибрирующий элемент покрыт
продуктом
l
зеленый - если вибрирующий элемент не покрыт
продуктом
См. руководство по эксплуатации устройства
формирования сигнала. Подходящие устройства
формирования сигнала - см. "Технические данные".
1

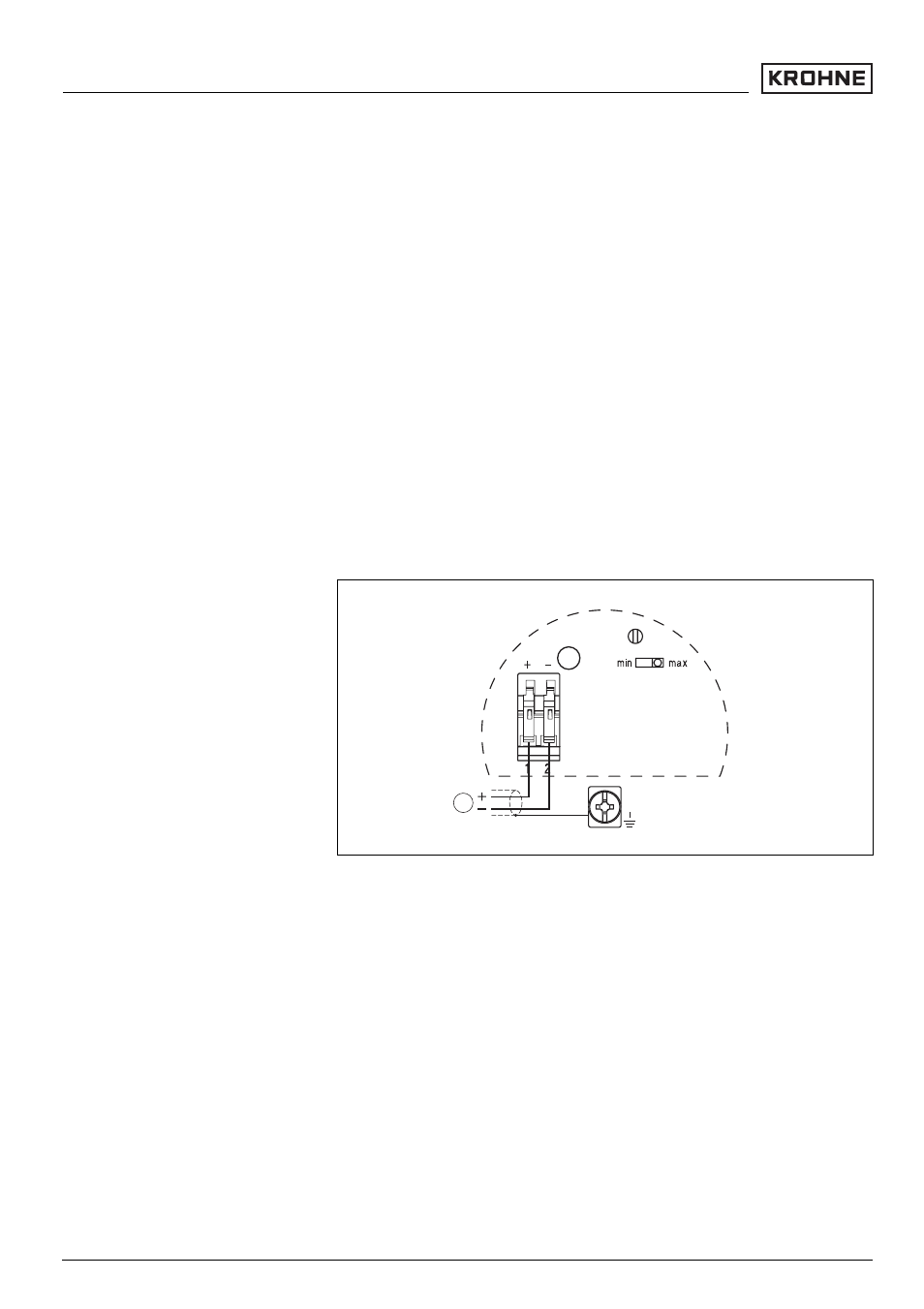

Рис. 11: Схема подключения
1
Питание
Схема подключения
20
OPTISWITCH 3300 C - с двухпроводным выходом
Подключение к источнику питания
