4 Монтаж
4.1 Порядок монтажа
Цифры в скобках соответствуют обозначениям на
рисунках далее.
1
2

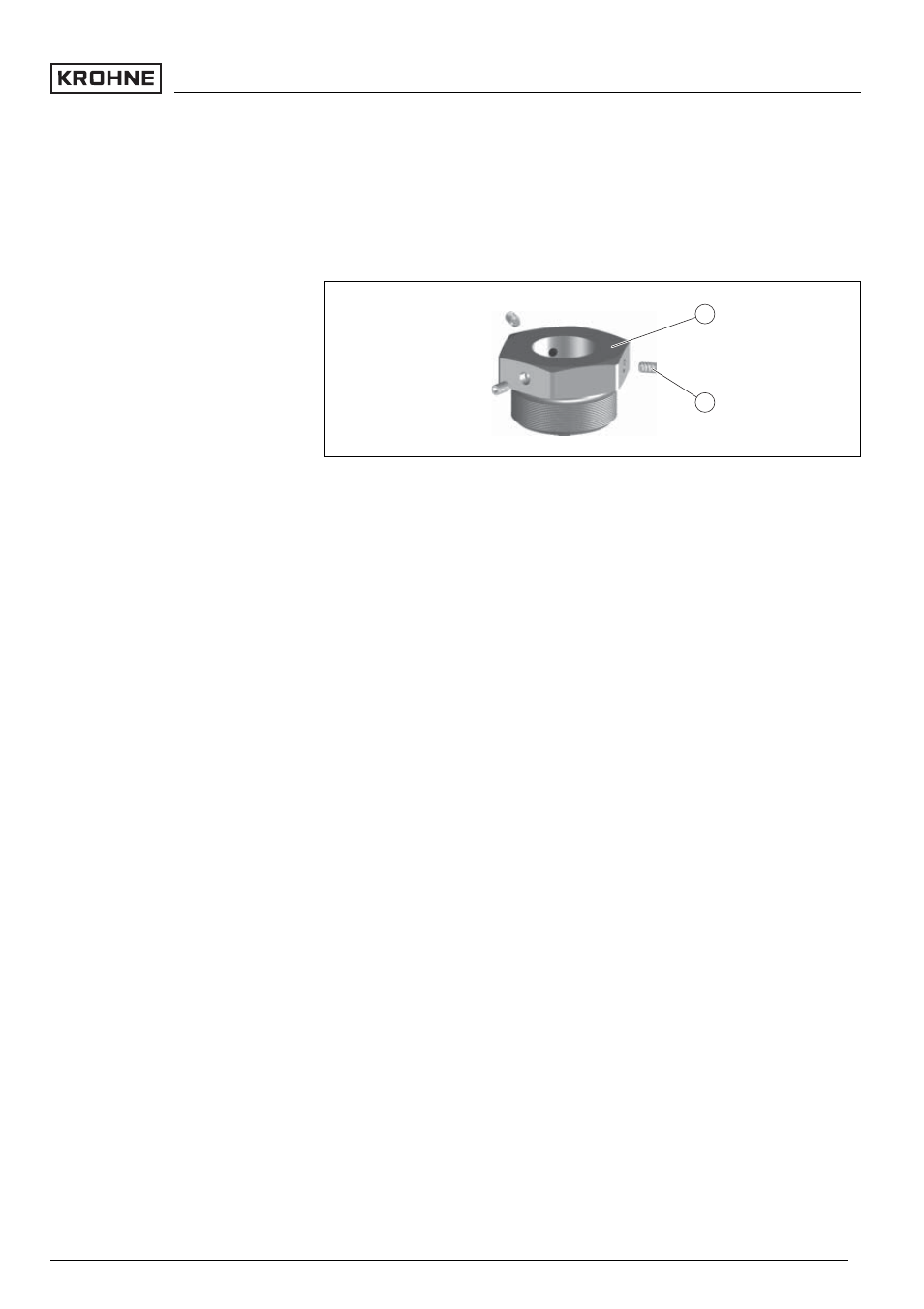

Рис. 1: Проходной фитинг ARV 33 - без давления
1 Проходной фитинг
2 Зажимные винты (3 шт.)
1 Проходной фитинг (1) со стойким к измеряемой среде
уплотнительным кольцом ввернуть в резьбу на
емкости и затянуть, удерживая за шестигранник.
2 Удлинительную трубку датчика и проходной фитинг
очистить от жира, масла и грязи. Удлинительную
трубку датчика вставить в проходной фитинг и
продвинуть ее до желаемой высоты.
3 Высота положения датчика определяет точку
переключения. Убедитесь, что высота положения
датчика правильная.
4 Затянуть зажимные винты (2), момент затяжки 8 ±1 Нм.
Зажимные винты (2) слегка упираются в трубку
датчика и фиксируют ее в выбранном положении.
Проходной фитинг ARV 33 - - работа без давления 7
