1

7

8

9

8

10

11

2

3

4

5

6

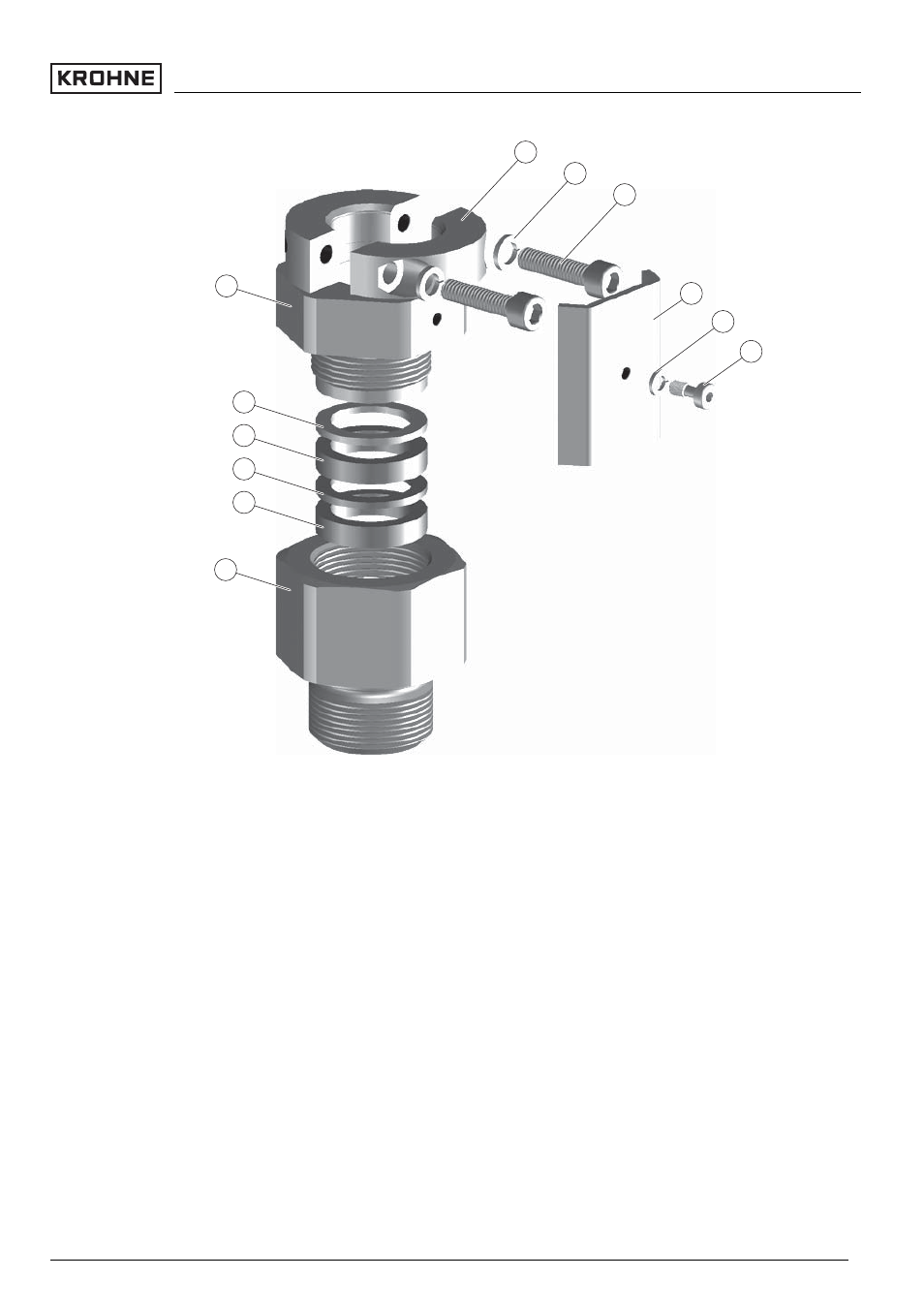

Рис. 1: Проходной фитинг ARV 33 - до 16 бар

1

Прижимная скоба

2

Пружинная шайба B8

3

Зажимный винт M8 x 30

4

Фиксирующий уголок

5

Пружинная шайба B4

6

Стопорный винт M4 x 10

7

Резьбовой штуцер

8

Слоистое уплотнительное кольцо

9

Графитовое уплотнительное кольцо

10 Упорное кольцо

11 Нажимный винт

Проходной фитинг ARV 33 - - диапазон давления -1 … 16 бар

9

Монтаж

30925

-RU

-060217
