Рекомендуется подключать OPTISWITCH 3200 C таким
образом, чтобы цепь тока переключения при
сигнализации уровня, обрыве цепи или неисправности
была разомкнута (безопасное состояние).
Для управления реле, затворами, магнитными клапанами,
световыми и звуковыми сигналами, а также входами
контроллера.
1

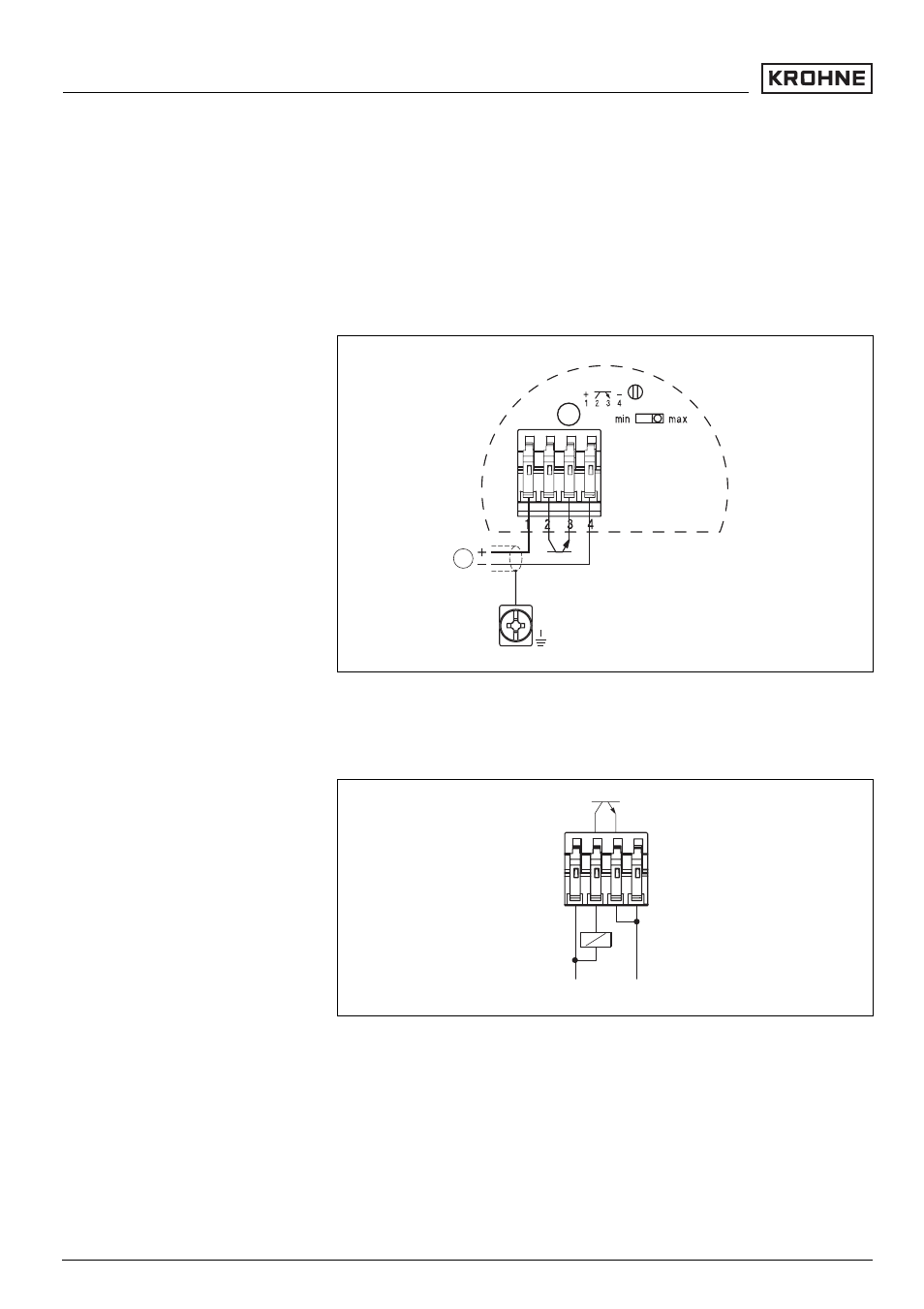

Рис. 11: Схема подключения
+
-
+
-
Рис. 12: Состояние NPN
Схема подключения
20
OPTISWITCH 3200 C - с транзисторным выходом
Подключение к источнику питания
29958
-RU
-060221
