Для подключения к разделительному усилителю по
NAMUR (IEC 60947-5-6, EN 50227). Подробную
информацию см. в Приложении, п. "Технические данные".
Прочие данные - см. "Технические данные" в Приложении.
1 2
+
+
-
-

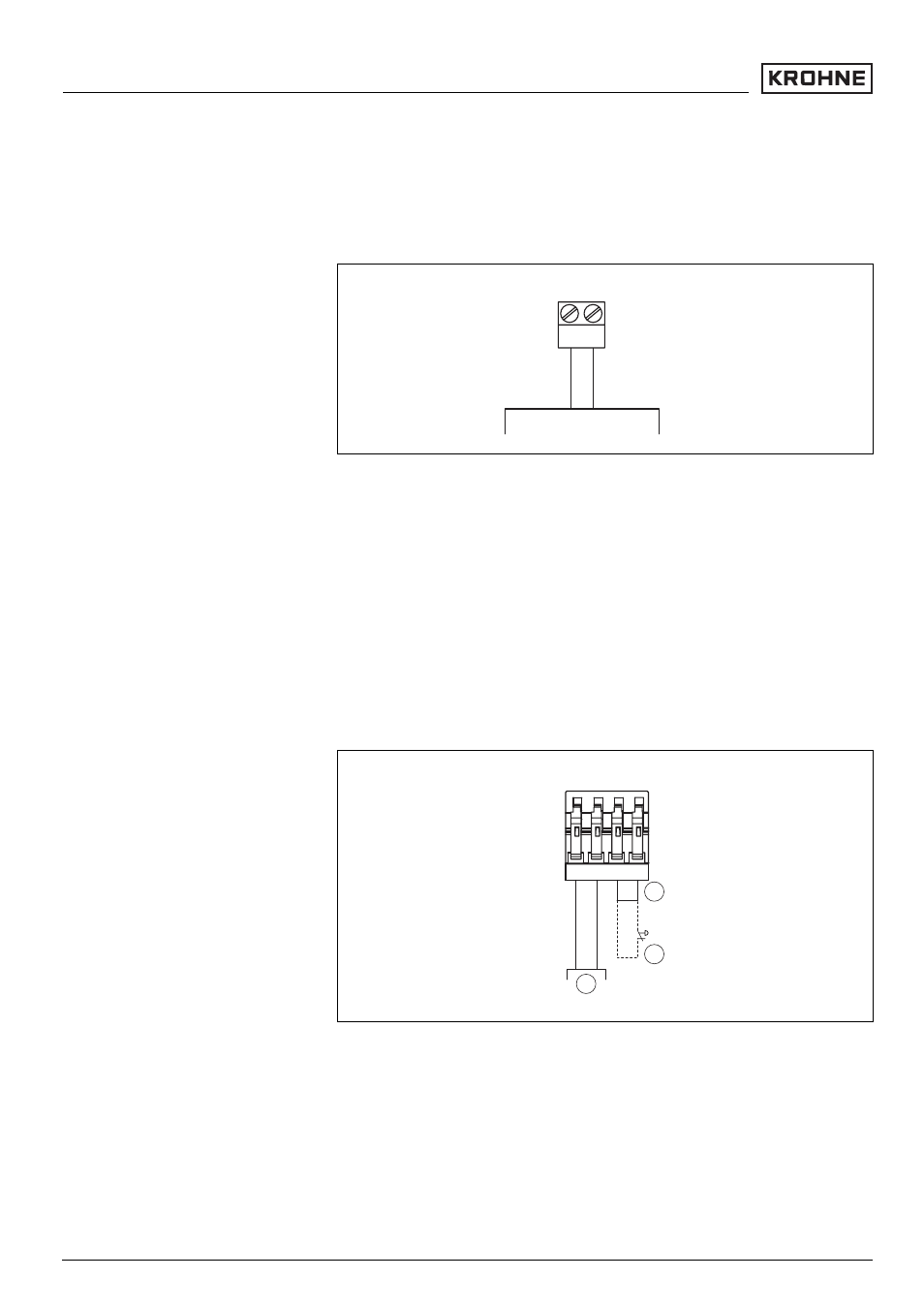

Рис. 11: Схема подключения (однокамерный корпус)
Внешняя кнопка моделирования
Для запуска режима тестирования помимо кнопки
тестирования на блоке электроники можно использовать
внешний переключатель. Внешний переключатель
подключается в соответствии с показанной далее схемой.
При поставке клеммы 3 и 4 соединены перемычкой.
Дальнейшую информацию см. в гл. "Периодическая
функциональная проверка".
+ -
+ -
1 2 3 4
3
2
1
Рис. 12: Схема подключения (внешняя кнопка моделирования)
1 Разделительный усилитель NAMUR
2 Перемычка
3 Внешняя кнопка моделирования
Схема подключения
20 OPTISWITCH 3200 C - с выходом NAMUR
