3
4
5
1
2

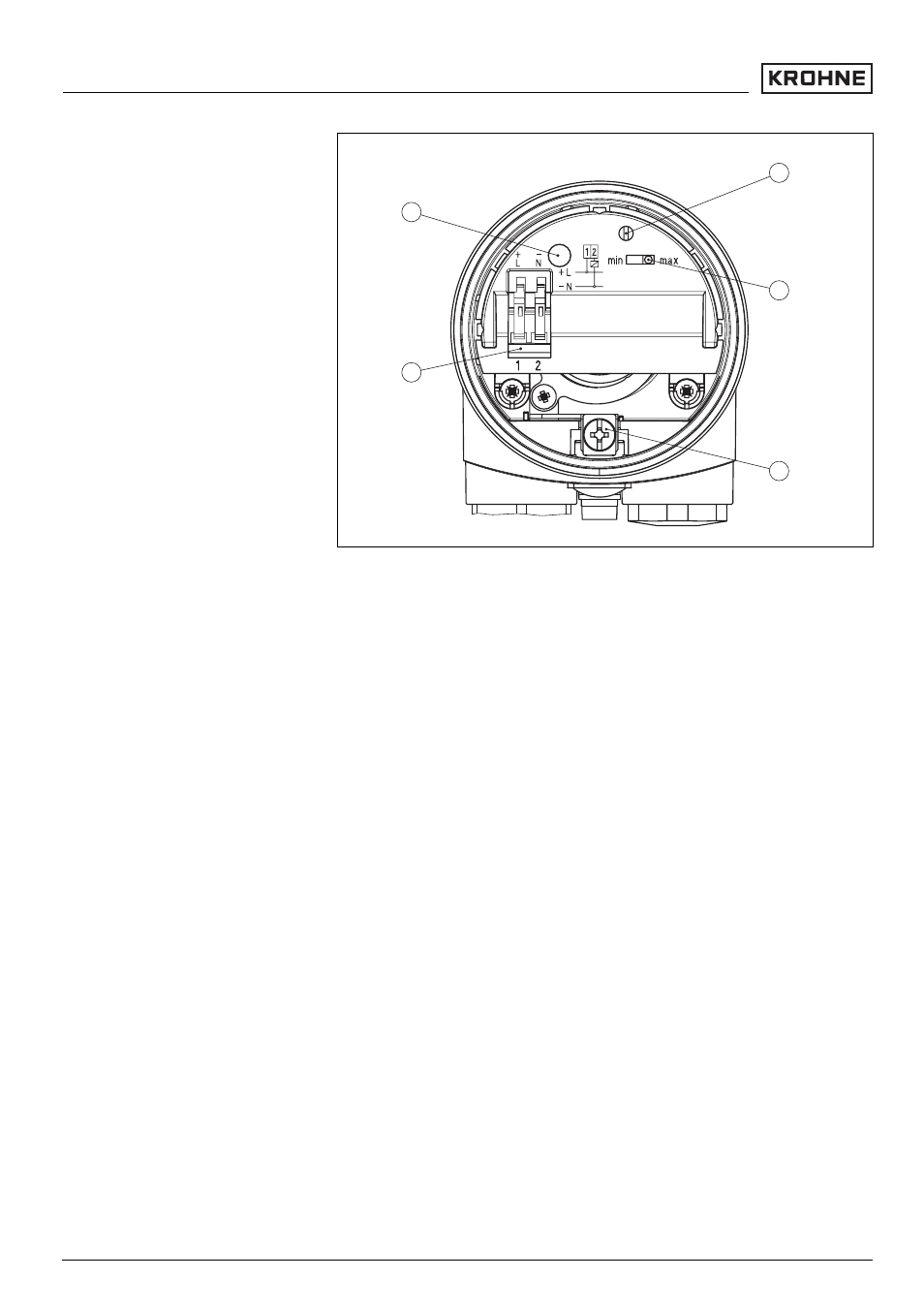

Рис. 10: Отсек электроники и подключения
1
Потенциометр для настройки точки переключения (закрытый)
2
DIL-переключатель для выбора режима работы
3
Клемма заземления
4
Соединительные клеммы
5
Индикатор состояния
Рекомендуется подключать OPTISWITCH 3200 C таким
образом, чтобы цепь тока переключения при
сигнализации уровня, обрыве цепи или неисправности
была разомкнута (безопасное состояние).
Бесконтактный переключатель всегда показан в
разомкнутом состоянии.
Для управления реле, затворами, магнитными клапанами,
световыми и звуковыми сигналами. Запрещается
подключение к сети без промежуточной нагрузки. В
противном случае блок электроники будет поврежден.
Данный тип выхода не применим для подключения к
низковольтным входам контроллера.
После отключения нагрузки собственный ток
кратковременно падает ниже 1 mA, так что затвор, ток
удержания которого меньше продолжительного
собственного тока электроники, все-таки обязательно
отключится.
Отсек электроники и под-
ключения
Схема подключения
20
OPTISWITCH 3200 C - с бесконтактным переключателем
Подключение к источнику питания
29956
-RU
-060221
