При этом желаемый режим работы в соответствии с
"Функциональной таблицей" (max - сигнализация
максимума или защита от переполнения, min -
сигнализация минимума или защита от сухого хода)
выбирается с помощью переключателя режимов на
устройстве формирования сигнала.
Для управления применяются следующие значения:
l
Режим min.
- Вибрирующий элемент не покрыт продуктом -
16 mA ±1 mA
-
Вибрирующий элемент покрыт продуктом - 8 mA
±1 mA
l
Режим max.
- Вибрирующий элемент не покрыт продуктом - 8 mA
± 1 mA
-
Вибрирующий элемент покрыт продуктом - 16 mA ±
1 mA
Световой индикатор состояния переключения:
l
зеленый = 8 mA
l
красный = 16 mA
l
красный (мигает) = неисправность (<2,3 mA)

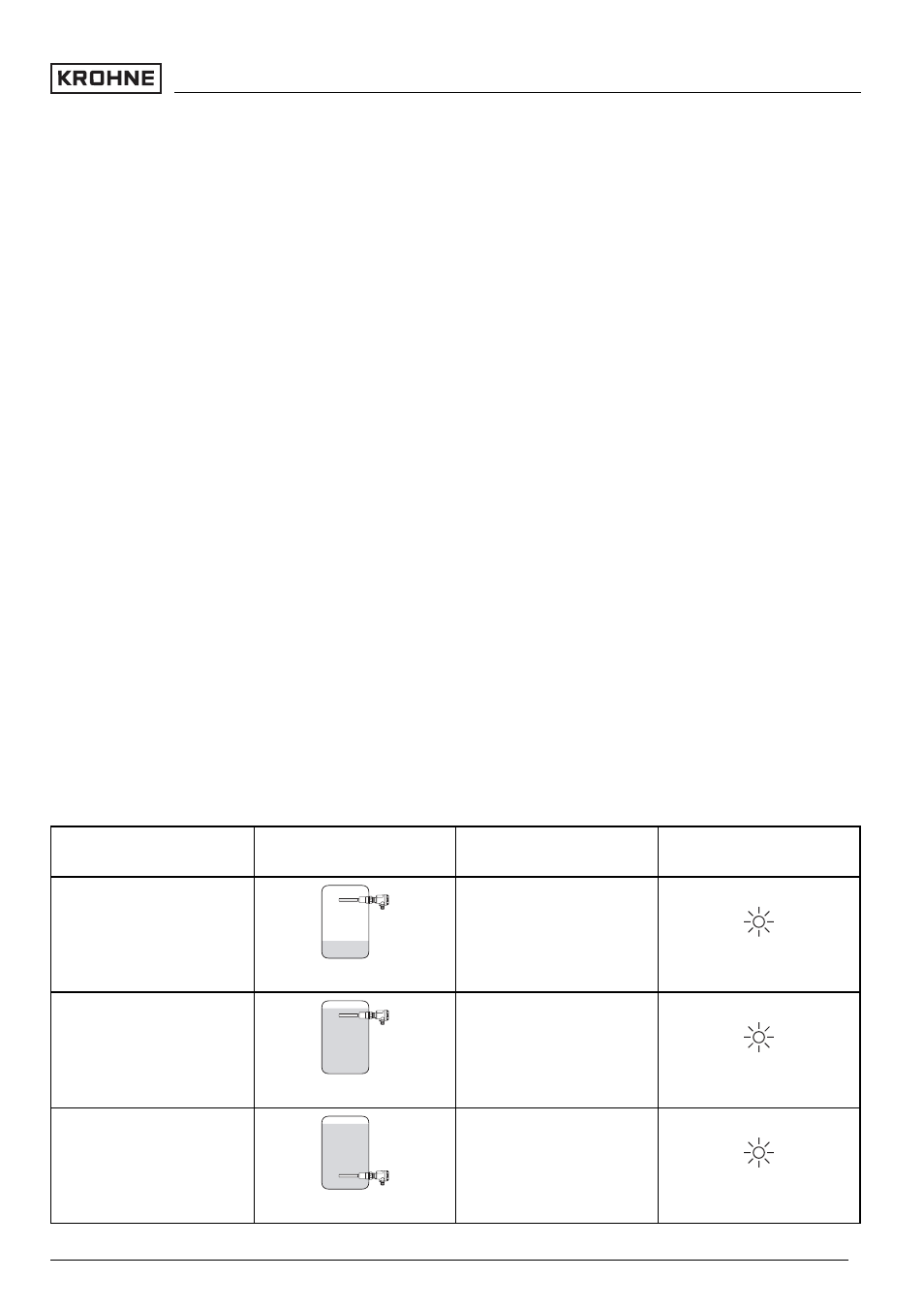

6.3 Таблица функций
Сигнализатор уровня OPTISWITCH 3200 C
В таблице ниже приведены состояния переключения в
зависимости от установленного режима работы и уровня.
Режим работы на дат-
чике
Уровень
Сигнальный ток датчи-
ка
Индикатор состояния
датчика
max.
Защита от переполнения
8 mA
зеленый
max.
Защита от переполнения
прибл. 16 mA
красный
min.
Защита от сухого хода
прибл. 8 mA
зеленый
Индикатор состояния (5)
OPTISWITCH 3200 C - с двухпроводным выходом
23
Пуск в эксплуатацию
