3
4
5
1
2

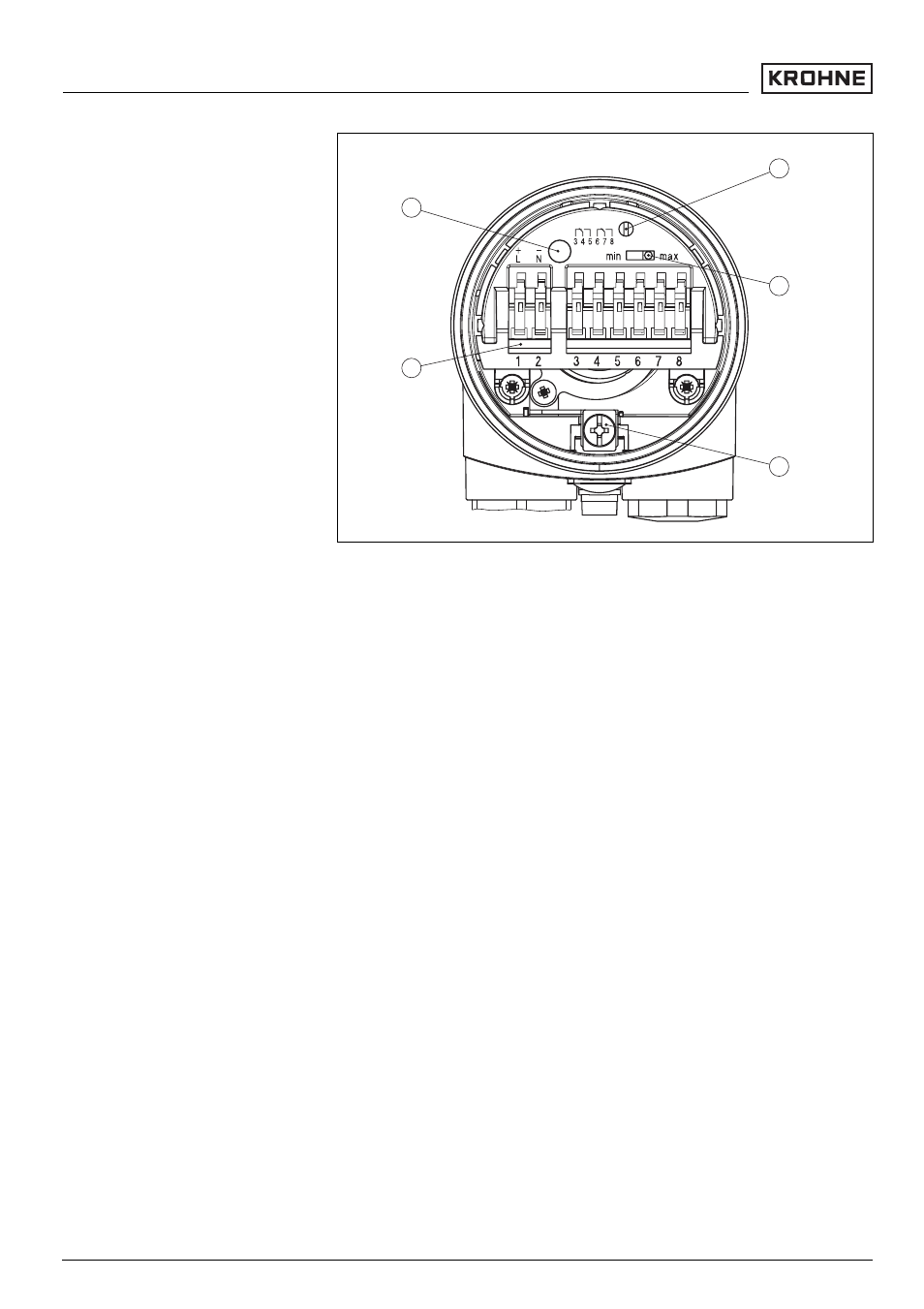

Рис. 9: Отсек электроники и подключения
1
Потенциометр для настройки точки переключения (закрытый)
2
DIL-переключатель для выбора режима работы
3
Клемма заземления
4
Соединительные клеммы
5
Индикатор состояния
Рекомендуется подключать OPTISWITCH 3100 C таким
образом, чтобы цепь тока переключения при
сигнализации уровня, обрыве цепи или неисправности
была разомкнута (безопасное состояние).
Все реле всегда показаны в обесточенном состоянии.
Отсек электроники и под-
ключения
Схема подключения
18
OPTISWITCH 3100 C - с релейным выходом
Подключение к источнику питания
29953
-RU
-060221
