5.3 Схемы подключения (однокамерный
корпус)
Рисунки и схемы ниже действительны для приборов без
взрывозащиты, а также для приборов в исполнении EEx d.
1
4
4
4
2
3

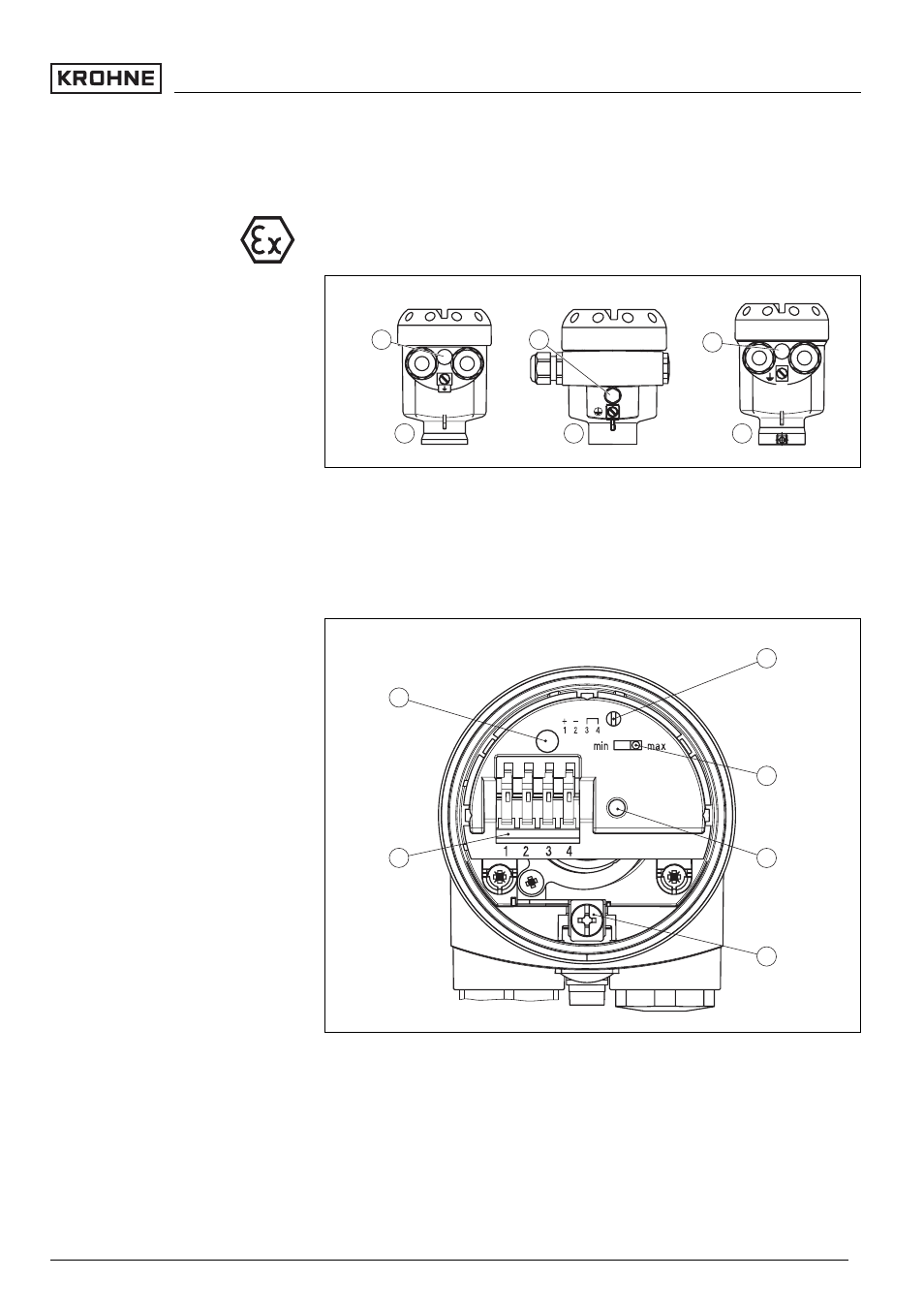

Рис. 8: Однокамерный корпус из различных материалов
1
Пластик
2
Алюминий
3
Нержавеющая сталь
4
Фильтр для выравнивания давления
Simulation
NAMUR IEC 60947-5-6
VB60N
4
5
6
1
2
3
Рис. 9: Отсек электроники и подключения
1
Потенциометр для настройки точки переключения
2
Переключатель для обращения характеристики
3
Кнопка моделирования
4
Клемма заземления
5
Соединительные клеммы
6
Индикатор состояния
Общий вид корпуса
Отсек электроники и под-
ключения
OPTISWITCH 3100 C - с выходом NAMUR
17
Подключение к источнику питания
31356
-RU
-060221
