5.3 Схемы подключения (однокамерный
корпус)
2
3
4
1

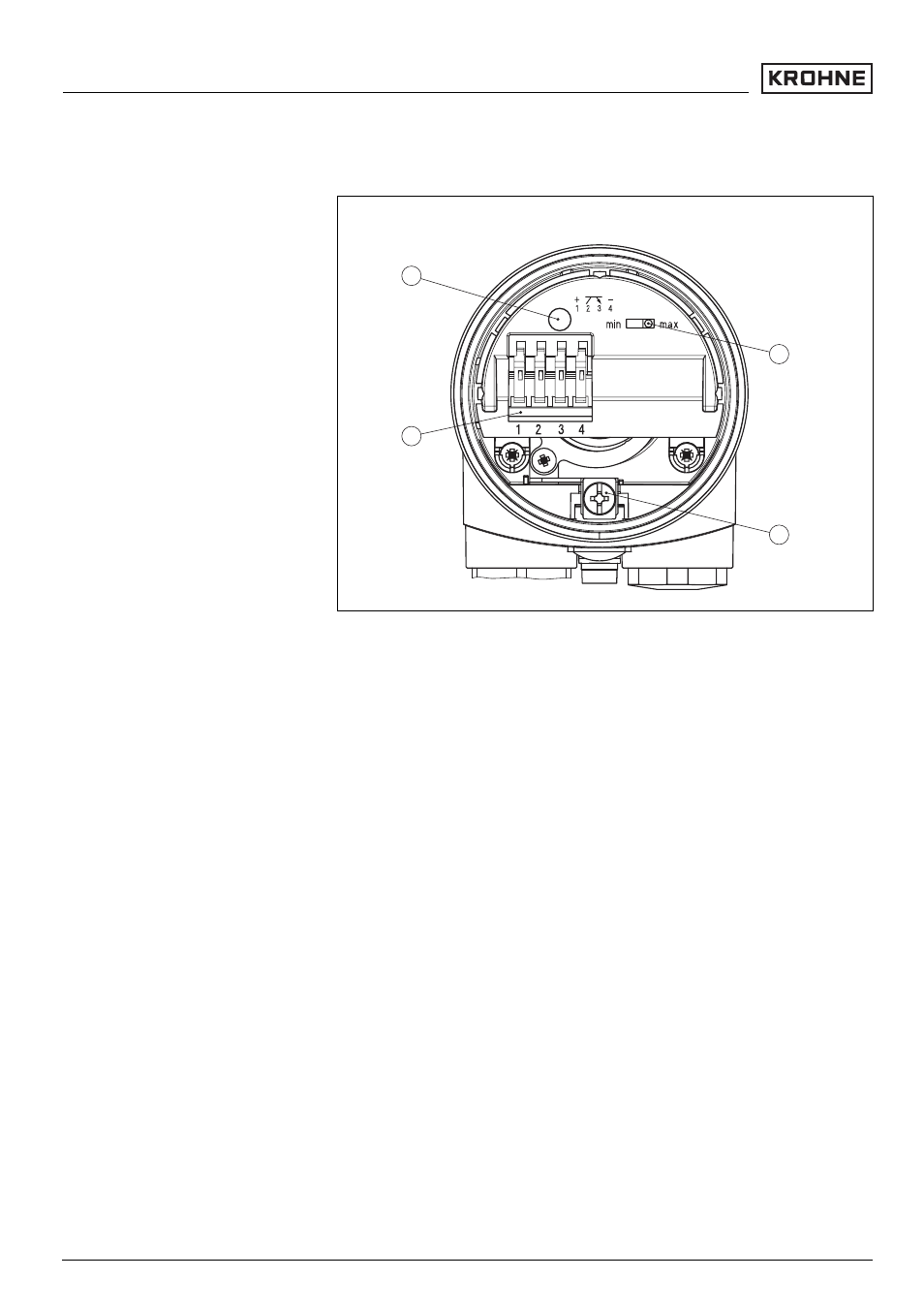

Рис. 7: Отсек электроники и подключения
1 DIL-переключатель для выбора режима работы
2 Клемма заземления
3 Соединительные клеммы
4 Индикатор состояния
Рекомендуется подключать OPTISWITCH 3000 C таким
образом, чтобы цепь тока переключения при
сигнализации уровня, обрыве цепи или неисправности
была разомкнута (безопасное состояние).
Для управления реле, затворами, магнитными клапанами,
световыми и звуковыми сигналами, а также входами
контроллера.
Отсек электроники и под-
ключения
Схема подключения
16 OPTISWITCH 3000 C - с транзисторным выходом
Подключение к источнику питания
