Посредством переключателя режимов (min/max) можно
выбрать состояние переключения реле в соответствии с
Функциональной таблицей (max - сигнализация
максимального уровня или защита от переполнения, min -
сигнализация минимального уровня или защита от сухого
хода).
Рекомендуется подключение по принципу обесточивания
контакта реле при достижении точки переключения, так
как реле принимает такое же (безопасное) состояние при
обнаружении неисправности.
Световой индикатор состояния переключения:
l
зеленый = реле возбуждено
l
красный = реле обесточено
l
красный (мигает) = неисправность

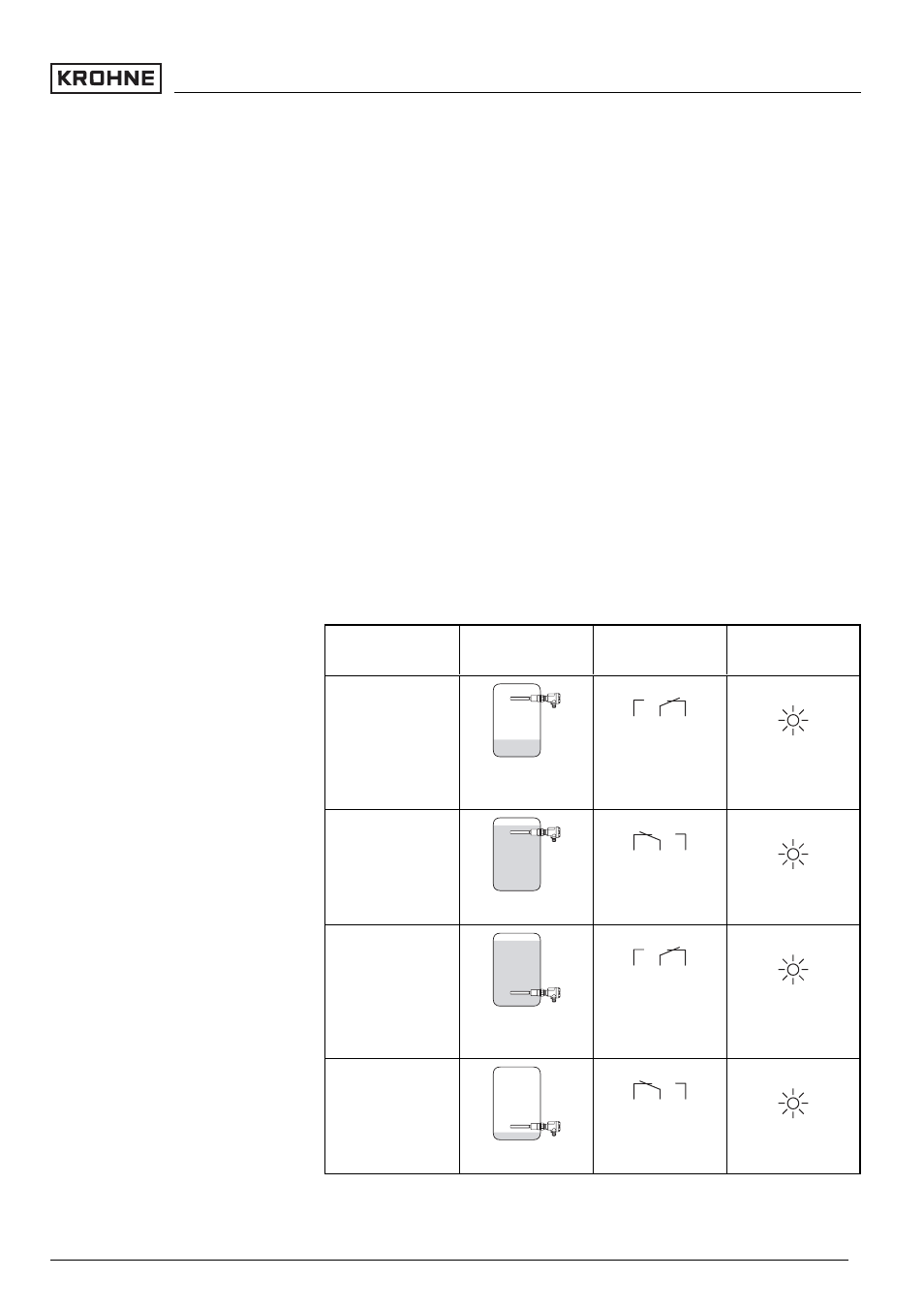

6.3 Таблица функций
В таблице ниже приведены состояния переключения в
зависимости от установленного режима работы и уровня.
Уровень Состояние пе-
реключения
Индикатор
состояния
Режим max.
Защита от пере-
полнения 5 3 4
(8) (6) (7)
реле возбужде-
но
зеленый
Режим max.
Защита от пере-
полнения 5 3 4
(8) (6) (7)
реле обесточено красный
Режим min.
Защита от сухо-
го хода 5 3 4
(8) (6) (7)
реле возбужде-
но
зеленый
Режим min.
Защита от сухо-
го хода 5 3 4
(8) (6) (7)
реле обесточено красный
Переключатель режимов (1)
Индикатор состояния (4)
OPTISWITCH 3000 C - с релейным выходом 19
Пуск в эксплуатацию
