5.3 Схемы подключения (однокамерный
корпус)
Simulation
NAMUR IEC 60947-5-6
VB60N
4
5
6
1
2
3

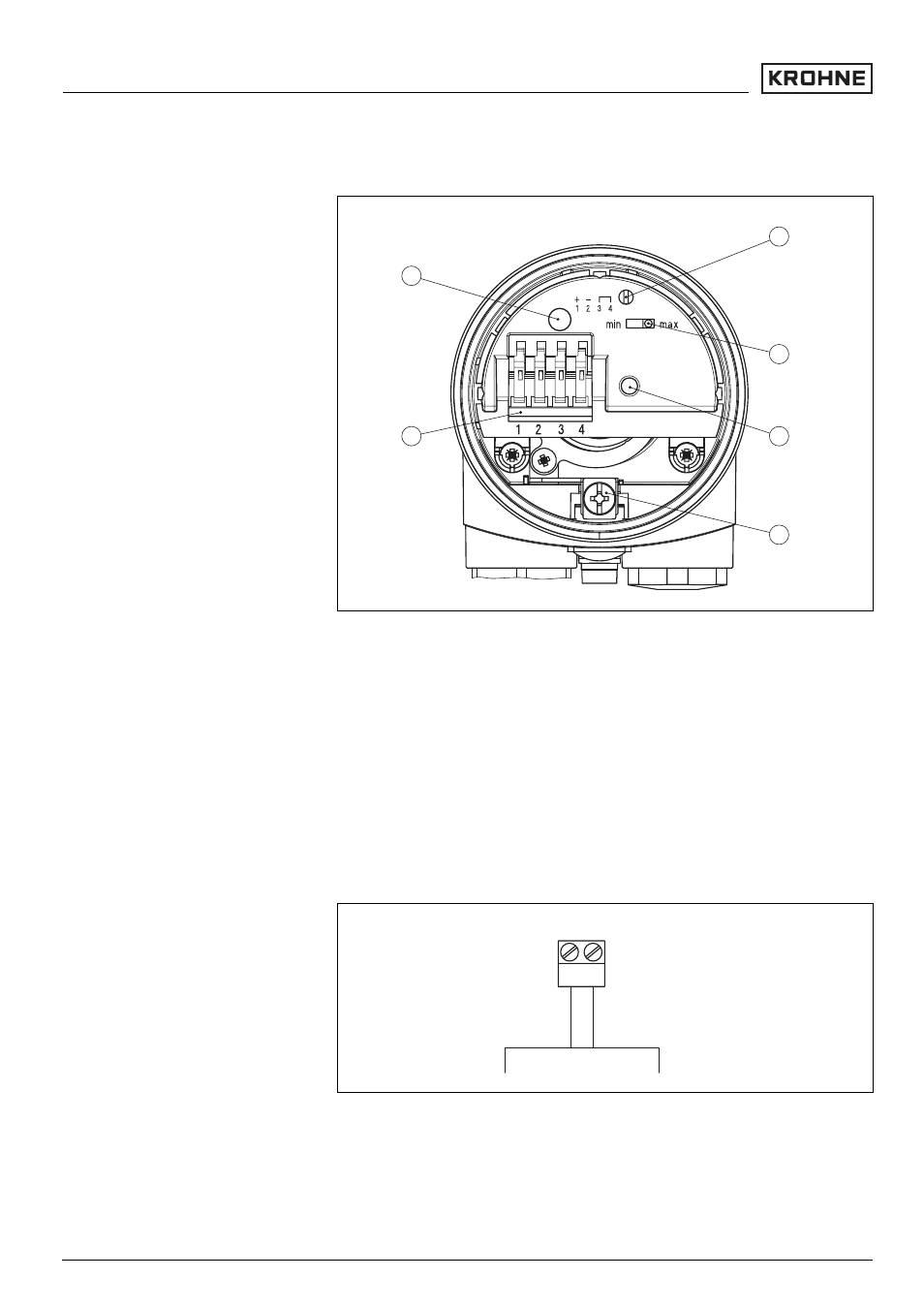

Рис. 7: Отсек электроники и подключения
1
Потенциометр для настройки точки переключения
2
Переключатель для обращения характеристики
3
Кнопка моделирования
4
Клемма заземления
5
Соединительные клеммы
6
Индикатор состояния
Для подключения к разделительному усилителю по
NAMUR (IEC 60947-5-6, EN 50227). Подробную
информацию см. в Приложении, п. "Технические данные".
Прочие данные - см. "Технические данные" в Приложении.
1 2
+
+
-
-
Рис. 8: Схема подключения (однокамерный корпус)
Отсек электроники и под-
ключения
Схема подключения
16
OPTISWITCH 3000 C - с выходом NAMUR
Подключение к источнику питания
31355
-RU
