Посредством переключателя режимов (min/max) можно
выбрать состояние переключения выхода в соответствии
с Функциональной таблицей (max - сигнализация
максимального уровня или защита от переполнения, min -
сигнализация минимального уровня или защита от сухого
хода).
Рекомендуется подключение по принципу размыкания
переключателя при достижении точки переключения, так
как бесконтактный переключатель принимает такое же
(безопасное) состояние при обнаружении неисправности.
Световой индикатор состояния переключения:
l
зеленый = переключатель замкнут
l
красный = переключатель разомкнут
l
красный (мигает) = неисправность

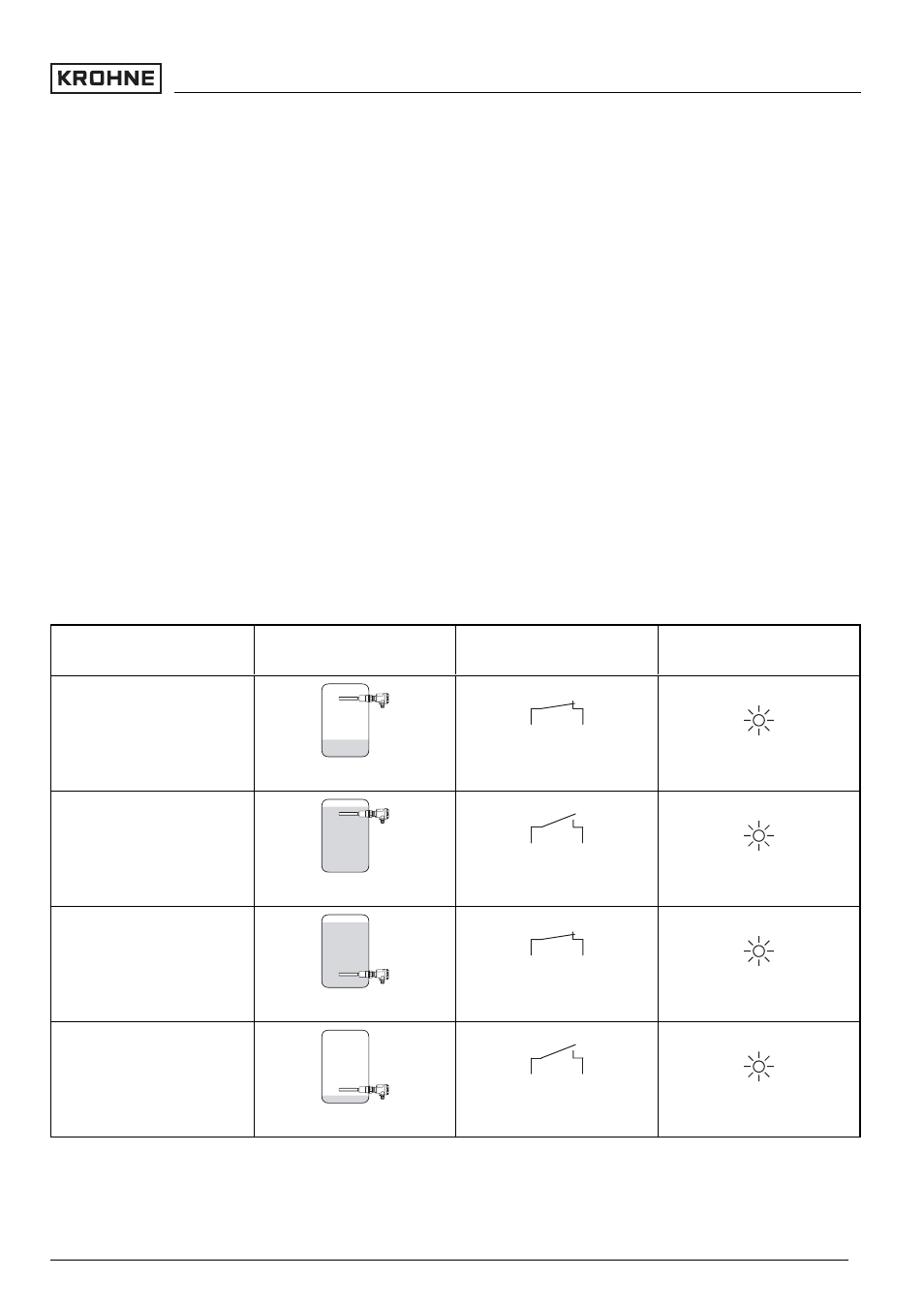

6.3 Таблица функций
В таблице ниже приведены состояния переключения в
зависимости от установленного режима работы и уровня.
Уровень Состояние переключе-
ния
Индикатор состояния
Режим max.
Защита от переполнения
2 1
переключатель замкнут зеленый
Режим max.
Защита от переполнения
2 1
переключатель разомкнут красный
Режим min.
Защита от сухого хода
2 1
переключатель замкнут зеленый
Режим min.
Защита от сухого хода
2 1
переключатель разомкнут красный
Переключатель режимов (1)
Индикатор состояния (4)
OPTISWITCH 3000 C - с бесконтактным переключателем 19
Пуск в эксплуатацию
