Специальное дополнение к инструкции по монтажу эксплуатации на OPTIFLEX 1300 C
www.krohne.ru, www.krohne-mar.com
9
2.4.4.
Источник питания
Удостоверьтесь, что нагрузочный резистор подключен к положительной клемме "+" источника
питания. Если источник электропитания не имеет гальванической развязки, как показано на рисунке
2,
то заземляющий проводник источника питания должен быть соединен с проводником системы
выравнивания потенциалов.
1.
С гальванической изоляцией

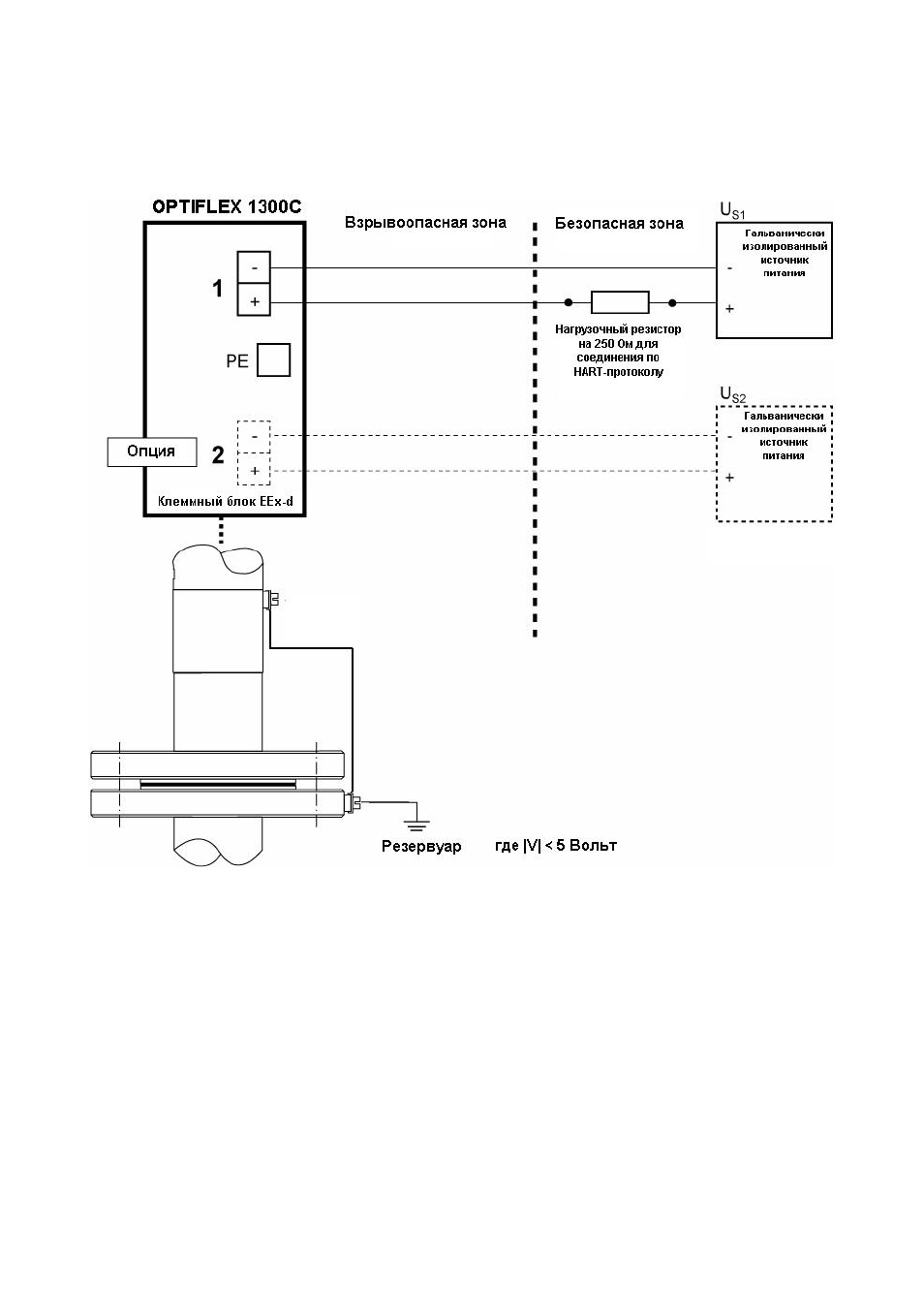

Рисунок 1. Подключение приборов взрывозащищенного исполнения EEx-d [ia] IIC T3…T6 к
источнику питания с гальванической развязкой
Рисунок 2. Подключение приборов взрывозащищенного исполнения EEx-d [ia] IIC T3…T6 к
источнику питания без гальванической развязки
