1000
750
500
250
14 18 16 20 22 24 26 28 30 32 34 36
Ω
V
4
1
2
3

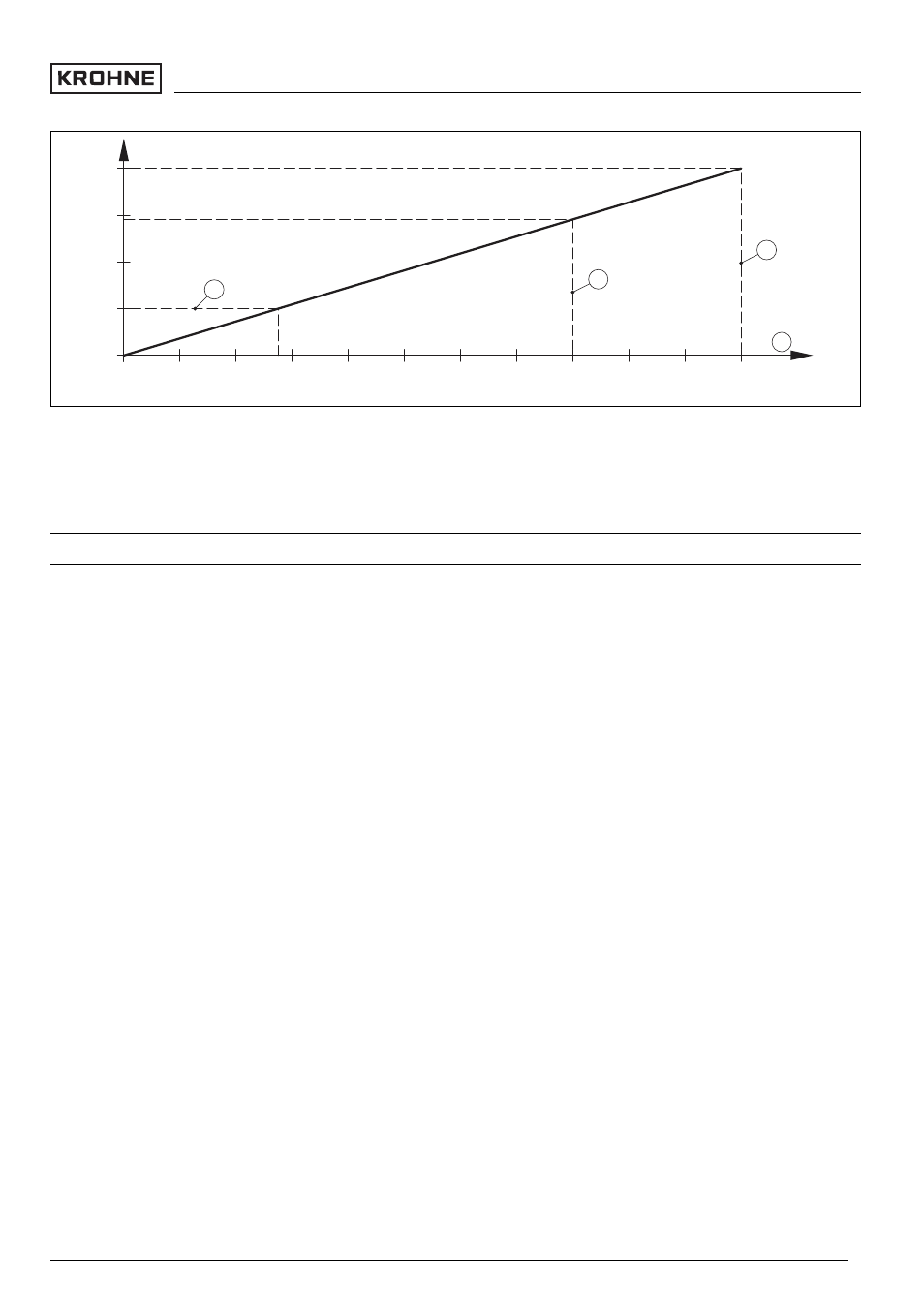

Рис. 26: Диаграмма напряжения
1 Нагрузка HART
2 Не имеет значения
3 Предел напряжения
4 Напряжение питания
Защита
Климатическое исполнение
- Пластиковый корпус
IP 66/IP 67
- Корпус из алюминия или нерж.
стали
IP 66/IP 68 (0,2 bar) 5)
Категория перенапряжений III
Класс защиты II
5) Для соблюдения данного вида защиты нужен подходящий кабель.
Приложение
OPTISOUND 3030 C - 4 ... 20 mA/HART 45
