11 Соединительный кабель для подачи питания
подключить таким же способом согласно схеме
подключения, дополнительно соединить защитный
провод с внутренней клеммой заземления.
12 Завинтить крышку корпуса.
Электрическое подключение выполнено.

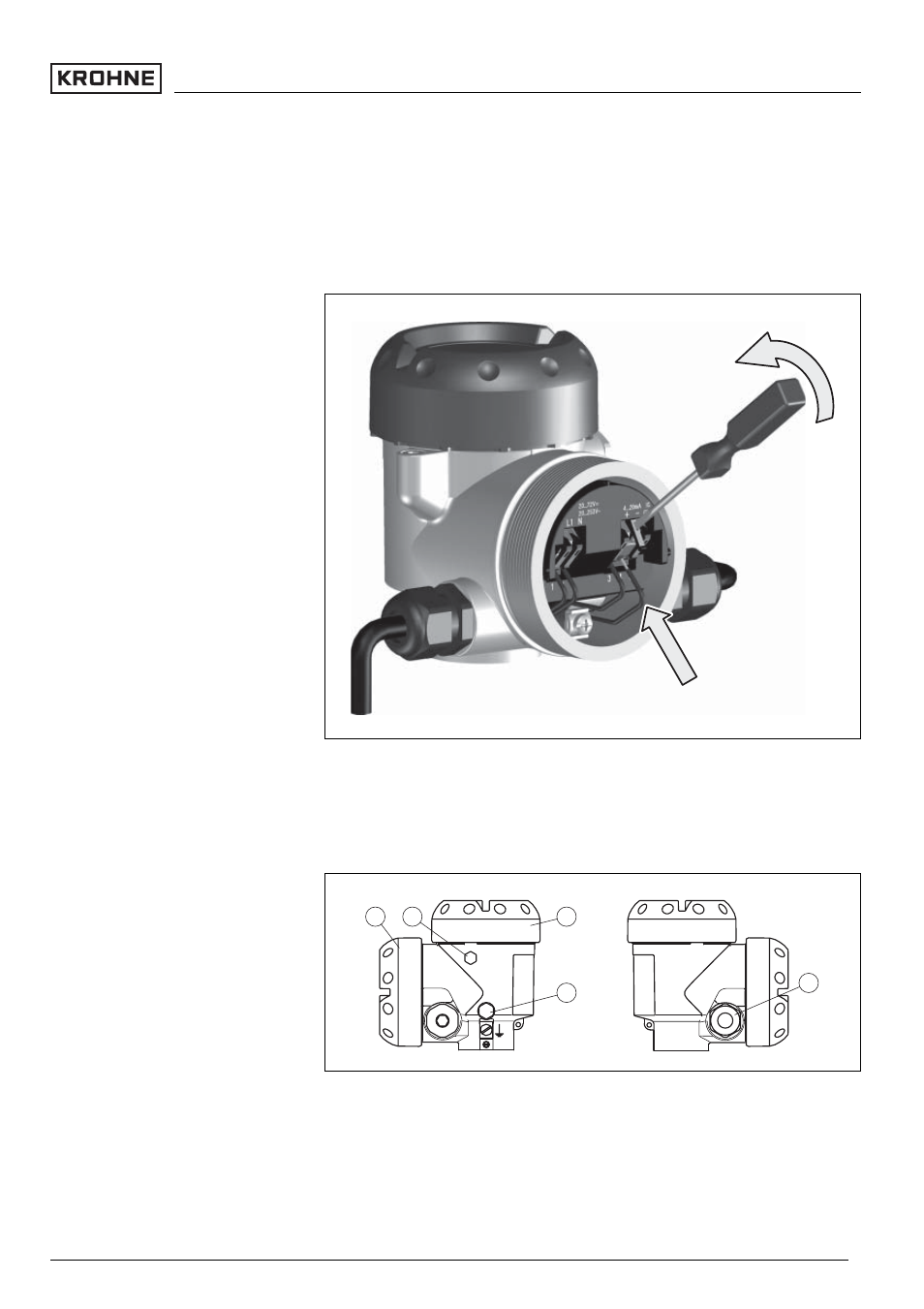

Рис. 15: Подключение: шаги 5 и 6
5.3 Схемы подключения (двухкамерный
корпус)
1 2 3
4
5
Рис. 16: Двухкамерный корпус
1 Крышка отсека подключения
2 Заглушка
3 Крышка отсека электроники
4 Фильтр для выравнивания давления
5 Кабельный ввод
Общий вид корпуса
OPTISOUND 3020 C - 4 ... 20 mA/HART - четырехпроводный 21
Подключение к источнику питания
