6.3 Система настройки
1.1
2
3
1

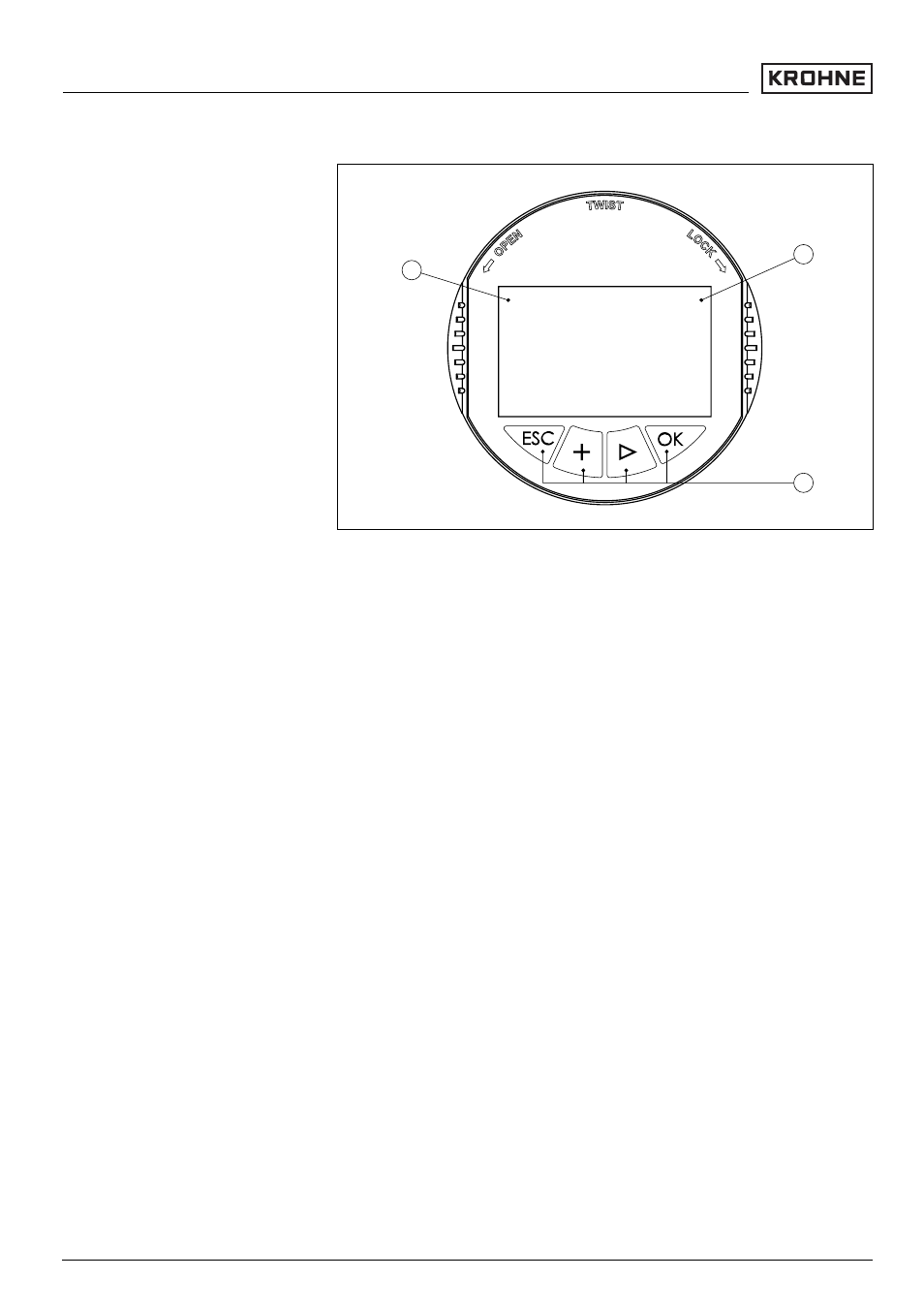

Рис. 21: Дисплей и клавиши настройки
1
ЖК-дисплей
2
Индикация номера пункта меню
3
Клавиши настройки
l
Клавиша [OK]:
- переход к просмотру меню
- подтверждение выбора меню
- редактирование параметра
-
сохранение значения
l
Клавиша [->]:
- смена меню
- перемещение по списку
-
выбор позиции для редактирования
l
Клавиша [+]:
-
изменение значения параметра
l
Клавиша [ESC]:
- отмена ввода
-
возврат в прежнее меню
Прибор настраивается с помощью четырех клавиш и
дисплея модуля индикации и настройки. Функции клавиш
показаны на рисунке выше. Через 10 минут после
последнего нажатия любой клавиши автоматически
происходит возврат к отображению измеренных
значений. Введенные значения, не подтвержденные
нажатием [OK], будут потеряны.
Функции клавиш
Система настройки
26
OPTISOUND 3010 C - 4 ... 20 mA/HART - четырехпроводный
Настройка с помощью модуля индикации и настройки
