Питание
Напряжение питания
- без взрывозащиты
14 … 36 V DC
- EEx ia
14 … 30 V DC
Допустимая остаточная пульсация
- <100 Hz
U
ss
<1 V
- 100 Hz … 10 kHz
U
ss
<10 mV
Нагрузка
см. диаграмму
1000
750
500
250
14
18
16
20
22
24
26
28
30
32
34
36
Ω
V
4
1
2
3

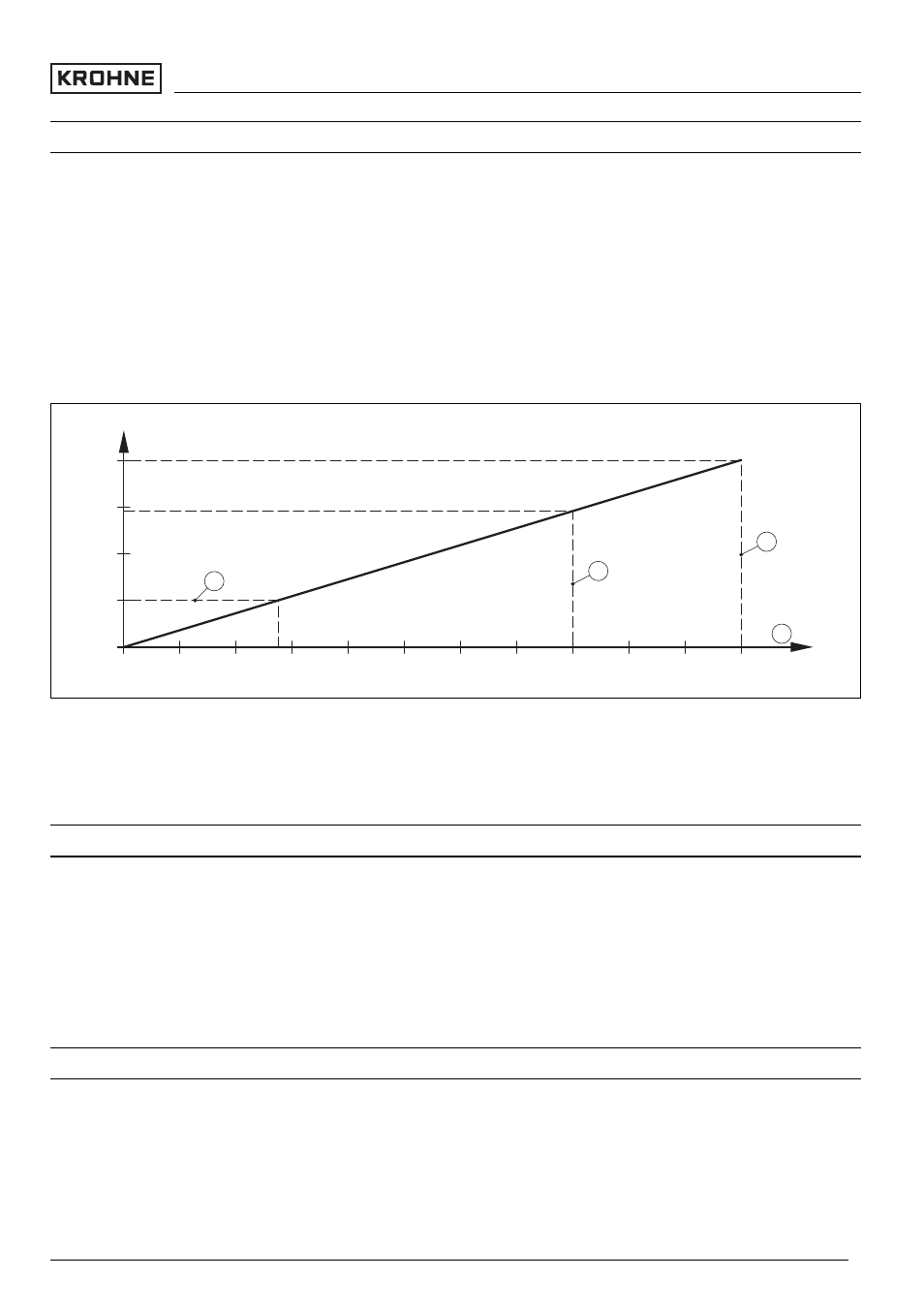

Рис. 26: Диаграмма напряжения
1
Нагрузка HART
2
Предел напряжения для прибора EEx ia
3
Предел напряжения для прибора не-Ex
4
Напряжение питания
Защита
Климатическое исполнение
- Пластиковый корпус
IP 66/IP 67
- Корпус из алюминия или нерж.
стали
IP 66/IP 68 (0,2 bar)
5)
Категория перенапряжений
III
Класс защиты
II
Вид взрывозащиты
6)7)
ATEX
ATEX II 1G, 1/2G, 2G EEx ia IIC T6
5)
Для соблюдения данного вида защиты нужен подходящий кабель.
6)
См. соответствующую документацию
7)
В зависимости от спецификации заказа.
Приложение
OPTISOUND 3010 C - 4 ... 20 mA/HART
