4.4 Заземление и выравнивание потенциалов
Сигнальный конвертер должен быть подключен через внутреннюю или внешнюю клемму заземления
к системе выравнивания потенциалов взрывоопасной зоны. Измерительная секция и сигнальный
конвертер электрически соединены чере систему выравнивания потенциалов.
Любые существующие защитные оболочки кабеля должны быть заземлены в соответствии с
действующими положениями по установке (EN 60079Р14). Присоединительный разъём в клеммной
коробке позволяет выполнить заземление защитных оболочек кабеля кратчайшим путём.
Альтернативно выравнивание потенциалов сигнального конвертера может быть также выполнено
через первичный преобразователь, включенный в систему выравнивания потенциалов
взрывоопасной зоны.
Используя предусмотренный для заземления U-образный зажим на фланце или токопроводящие
соединения (уплотнения и т.д.), возможно включение первичного преобразователя в систему
выравнивания потенциалов взрывоопасной зоны.

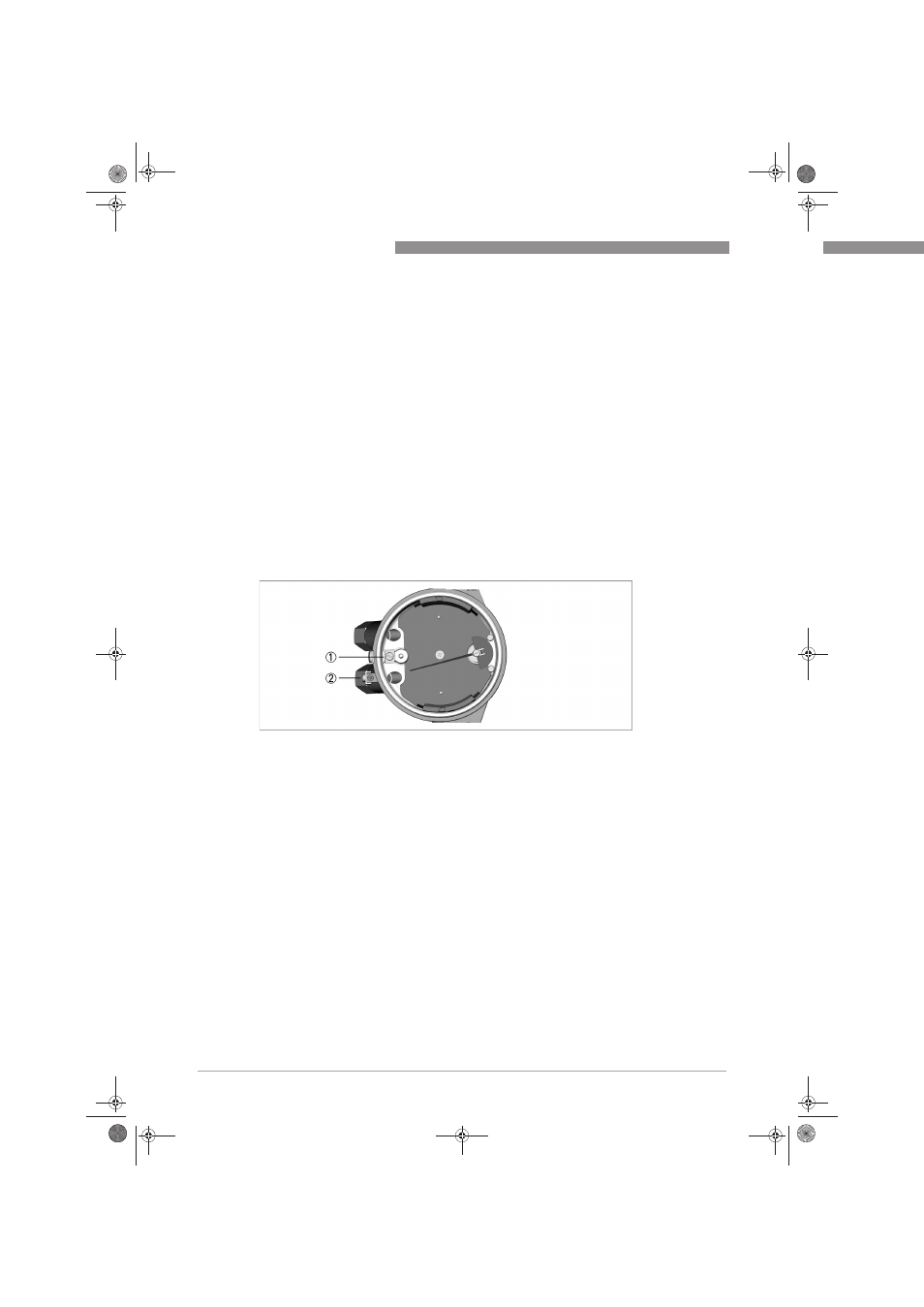

1 Клемма заземления на индикаторе
2 Внешняя клемма заземления
