2
Монтаж
8
OPTIFLUX 4000
www.krohne.com 10/2011 - 4001419401 - QS OPTIFLUX 4000 R03 ru

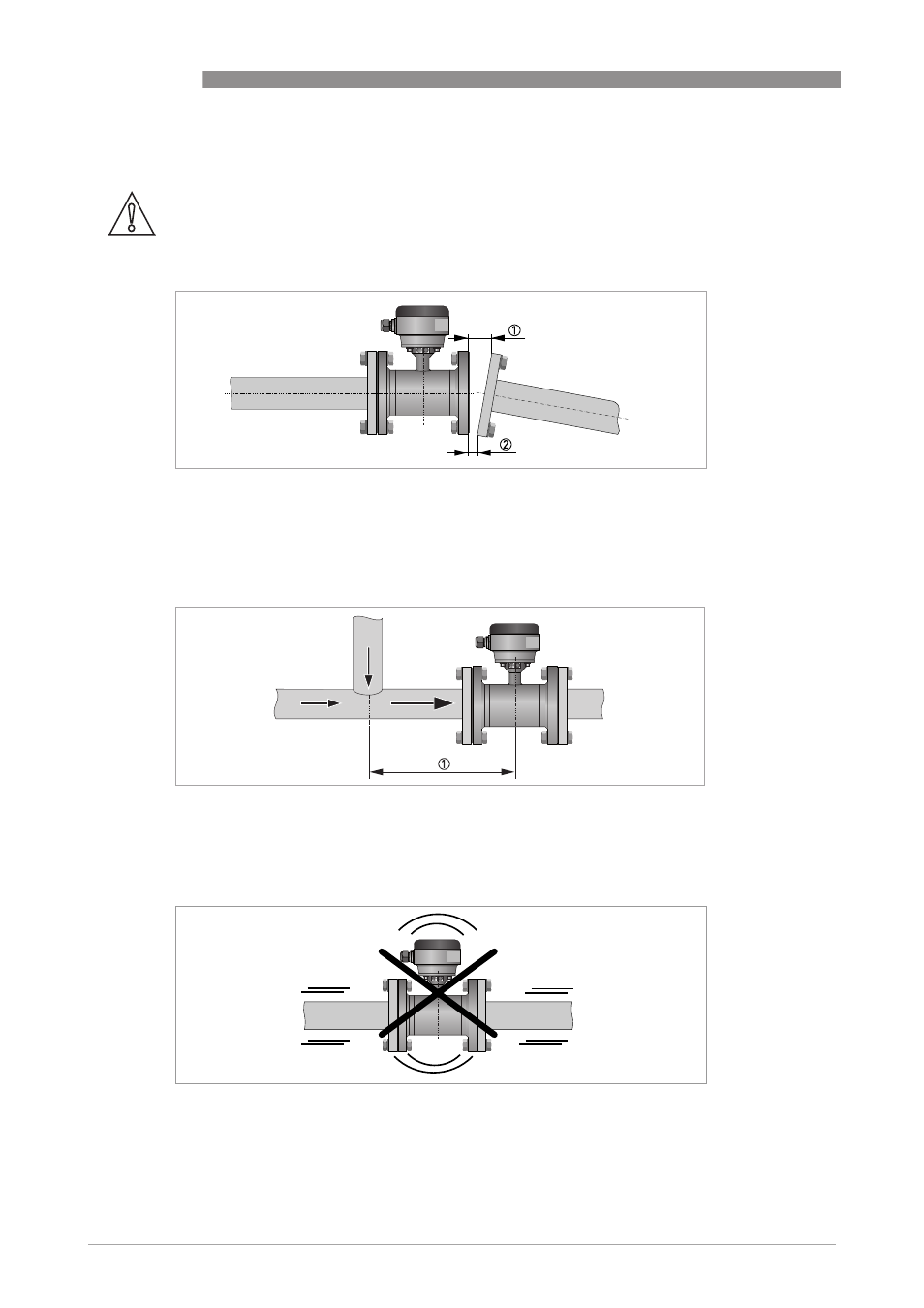

2.5.3 Несоосность фланцевых присоединений
2.5.4 Наличие T-образного отвода
2.5.5 Наличие вибрации
Осторожно!
Максимально допустимые отклонения плоскости фланцев:
L
макс - L мин
≤
0,5 мм / 0,02"
P иcyнoк 2-5: Несоосность фланцевых присоединений
1 L
макс
2 L
мин
P иcyнoк 2-6: Дистанция после Т-образного отвода
1 ≥ 10 DN
P иcyнoк 2-7: Вибрация
