2.8.2 Отводы типа 2D или 3D
2.8.3 Наличие T-образного отвода

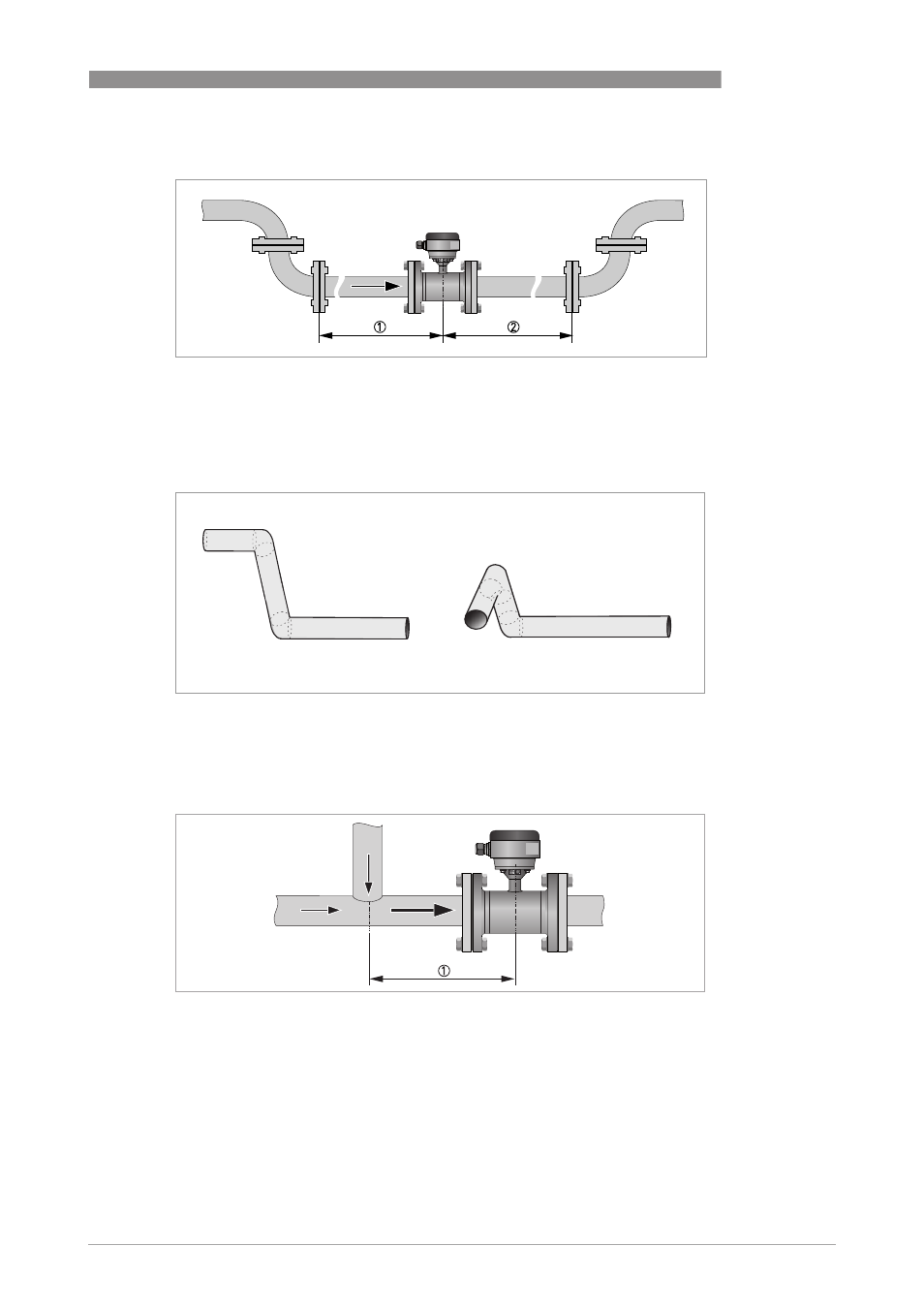

P иcyнoк 2-7: Рекомендуемые длины прямых участков на входе и выходе прибора
1 Смотрите главу "Отводы типа 2D или 3D"
2 ≥ 2 DN
P иcyнoк 2-8: Отводы типа 2D и 3D, перед расходомером
1 Отводы типа 2D: ≥ 5 DN; отводы типа 3D: ≥ 10 DN
P иcyнoк 2-9: Расстояние после Т-образного сечения
1 ≥ 10 DN
