7

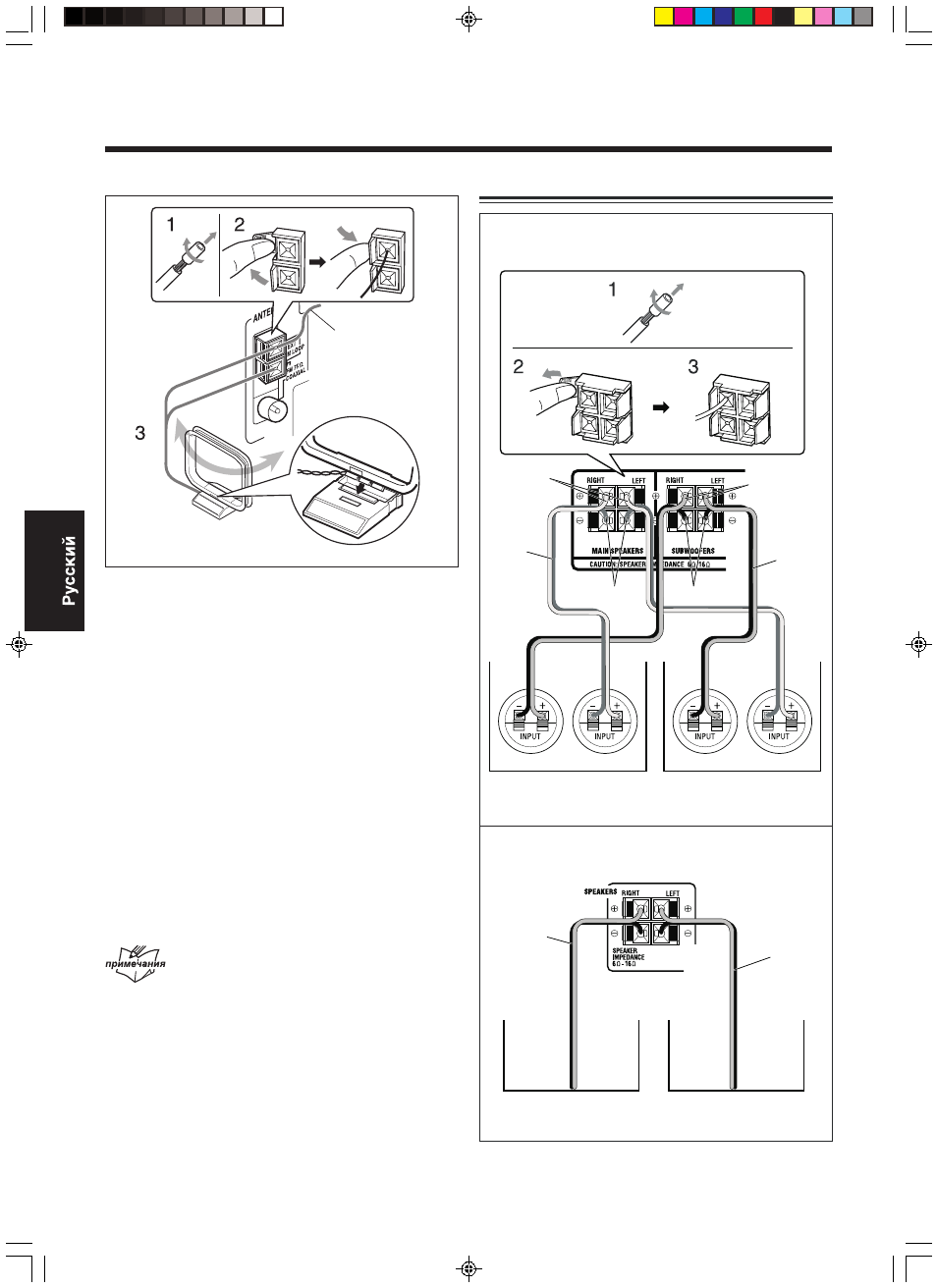

Антенна АМ(MW)
1 Если провода покрыты изоляцией, уда-
лите изоляцию с конца каждого провода.
2
Подключите рамочную антенну АМ к
разъему AM LOOP, как показано на
иллюстрации.
3 Поворачивайте рамочную антенну АМ
для достижения наилучшего качества
приема.
Подключение внешней антенны АМ (MW)
При низком качестве приема подключите одиночный
провод с виниловым покрытием к разъему AM EXT и
вытяните его горизонтально. Рамочная антенна АМ
должна оставаться подключенной.
Для улучшения качества приема FM и АМ (MW)
• Убедитесь в том, что антенна не соприкасается с какими-либо
другими разъемами и со единительными кабелями.
• Распо лагайте антенны подальше от металлических деталей
устройств, соединительных кабелей и кабеля питания.
Провод с виниловым
покрытием
(не входит в комплект)
Рамочная антенна АМ
(входит в комплект)
Подключение динамиков
ДЛЯ UX-J60:
Серый Красный
Синий Черный
Правый динамик Левый динамик
ДЛЯ UX-J50:
Кабель
динамика
Кабель
динимика
Кабель
динамика
Кабель
динимика
Правый динамик Левый динамик
