24
LBE 8X, LBE 12X
M
ARGHERITA
Оборудование, подключенное с нарушением требований безопасности бы-
товых приборов большой мощности, изложенных в данной инструкции, яв-
ляется потенциально опасным.
Производитель не несет ответственности за ущерб здоровью и собствен-
ности, если он вызван несоблюдением указанных норм установки.

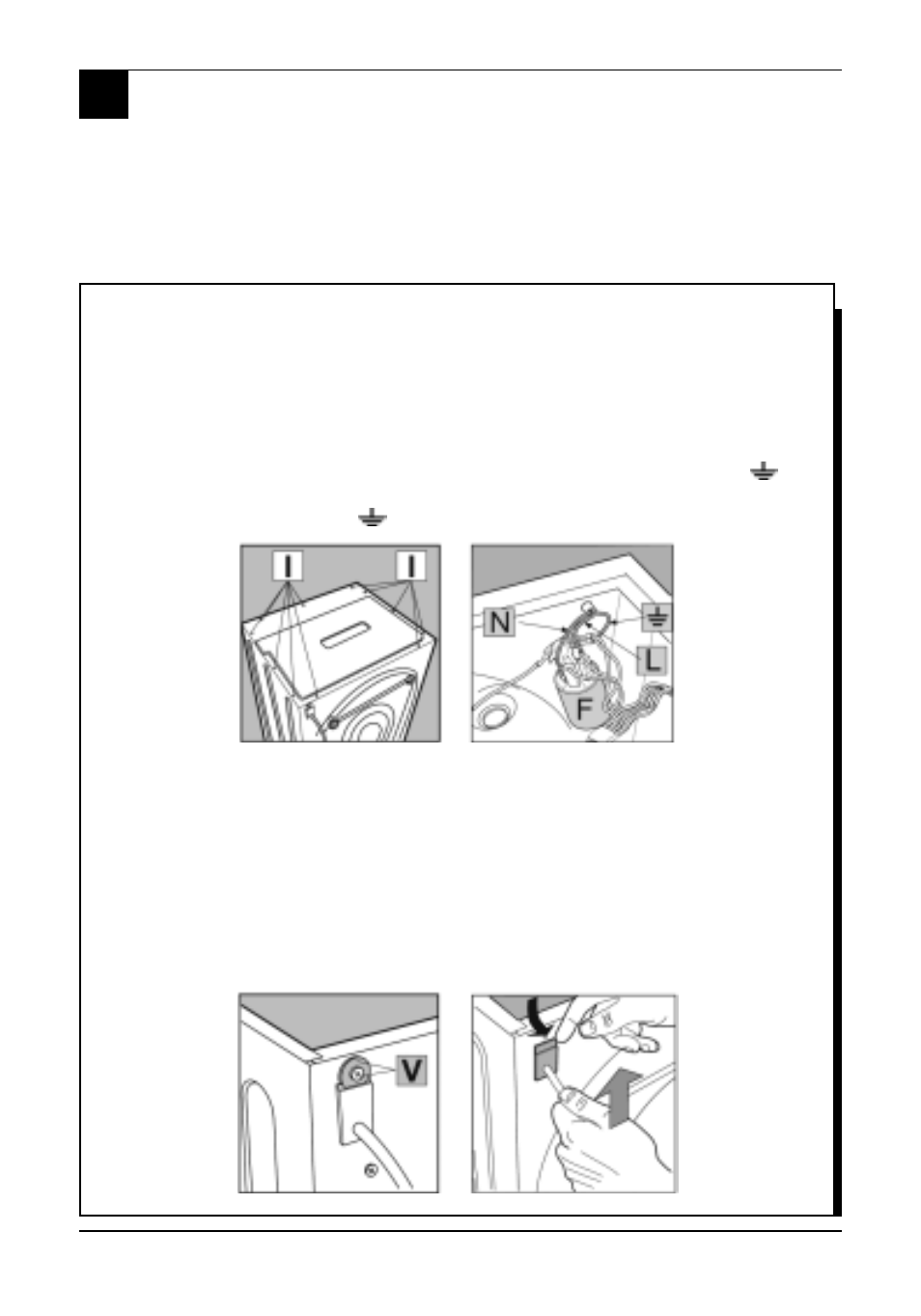

Как заменить питающий кабель
Питающий кабель предназначен для конкретной стиральной машины и
доступен только в авторизованном сервисном центре.
Для его замены следуйте ниже приведенным инструкциям.
1. Убедитесь, что машина отключена от сети.
2. Снимите верхнюю крышку, отвернув два винта I и потянув ее на себя
(рис. 1).
3. Отсоедините провода от подавителя радиопомех F (рис. 2) в следующем
порядке: голубой=N, затем коричневый=L, заземляющий провод дол-
жен быть снят последним.
N.B.: Буквы L, N и символ нанесены на подавителе радиопомех.
Рис. 1
Рис. 2
4. Отверните винт V с фиксатора питающего кабеля (рис. 3).
5. Слегка отогните верхнюю часть фиксатора от задней панели, потяните
его вверх и затем удалите (рис. 4) .
Для того, чтобы подсоединить новый питающий кабель проделайте все дей-
ствия в обратном порядке.
Чтобы поставить верхнюю крышку на место, поместите ее на верх стираль-
ной машины и совместите крюки, расположенные на крышке, с отверстия-
ми на панели управления, затем закрутите винты на задней панели.
Рис. 3
Рис. 4
