Лицевая панель других
фирм-изготовителей
Подготовка лицевой панели

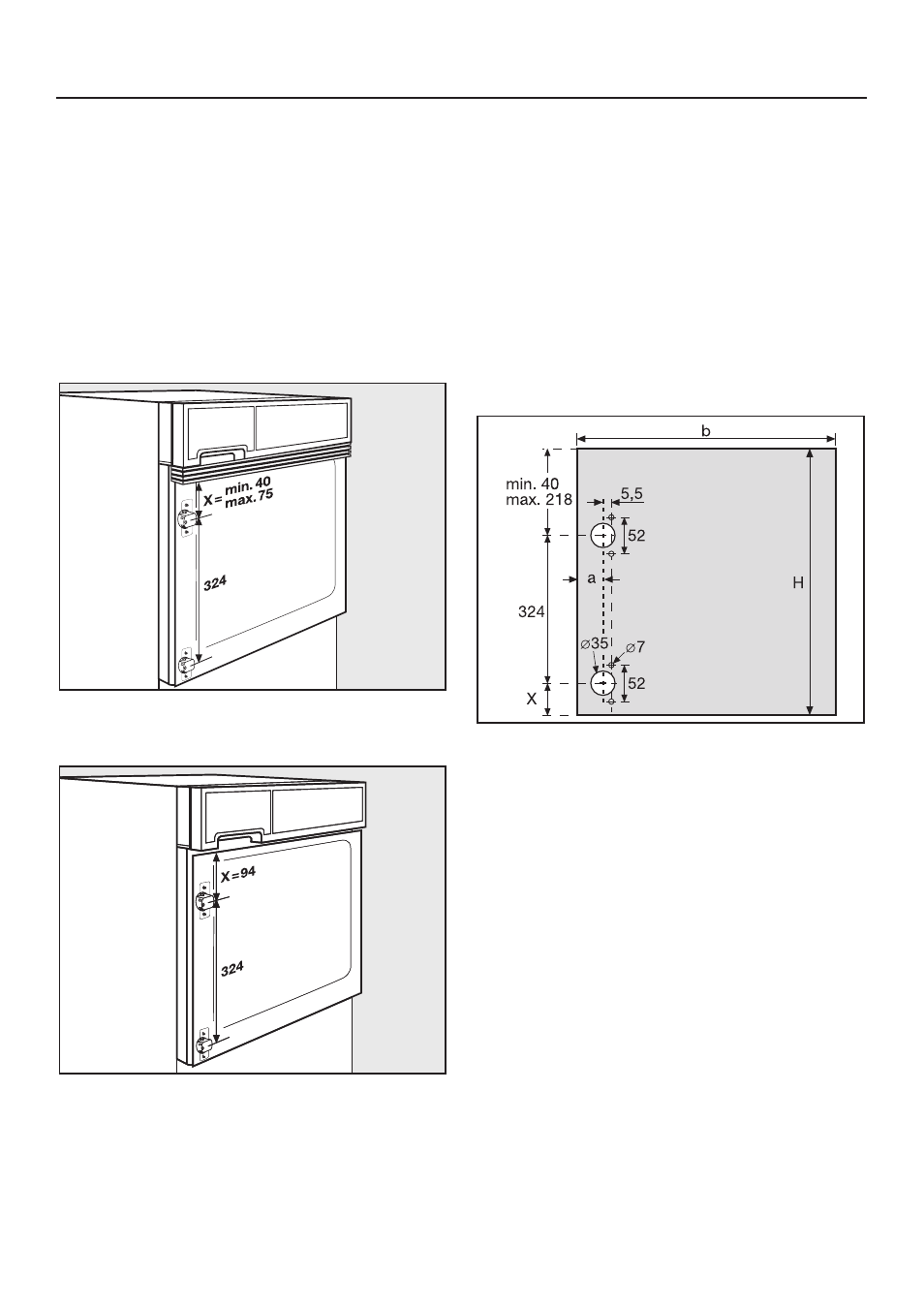

A Сначала определите расстояние X
для сверления отверстий шарнир-
ного корпуса.
–
с комплектом накладок:
–
без комплекта накладок:
(лицевая панель должна быть соот-
ветственно выше)
B Отметьте оба отверстия шарнирно-
го корпуса и четыре маленьких от-
верстия в соответствии с черте-
жом.
Относится только к дверному
упору слева
–
лицевая панель лежит на сторо-
не с декором, верхний край вни-
зу:
с увеличением ширины (b) должен
увеличиваться размер a
b = 592 мм N a = 21,5 мм
b = 593 мм N a = 22,0 мм
b = 594 мм N a = 22,5 мм
b = 595 мм N a = 23,0 мм
b = 596 мм N a = 23,5 мм
Высота H лицевой панели соотносит-
ся с высотой дверец соседних шка-
фов.
Установка и подключение
59
