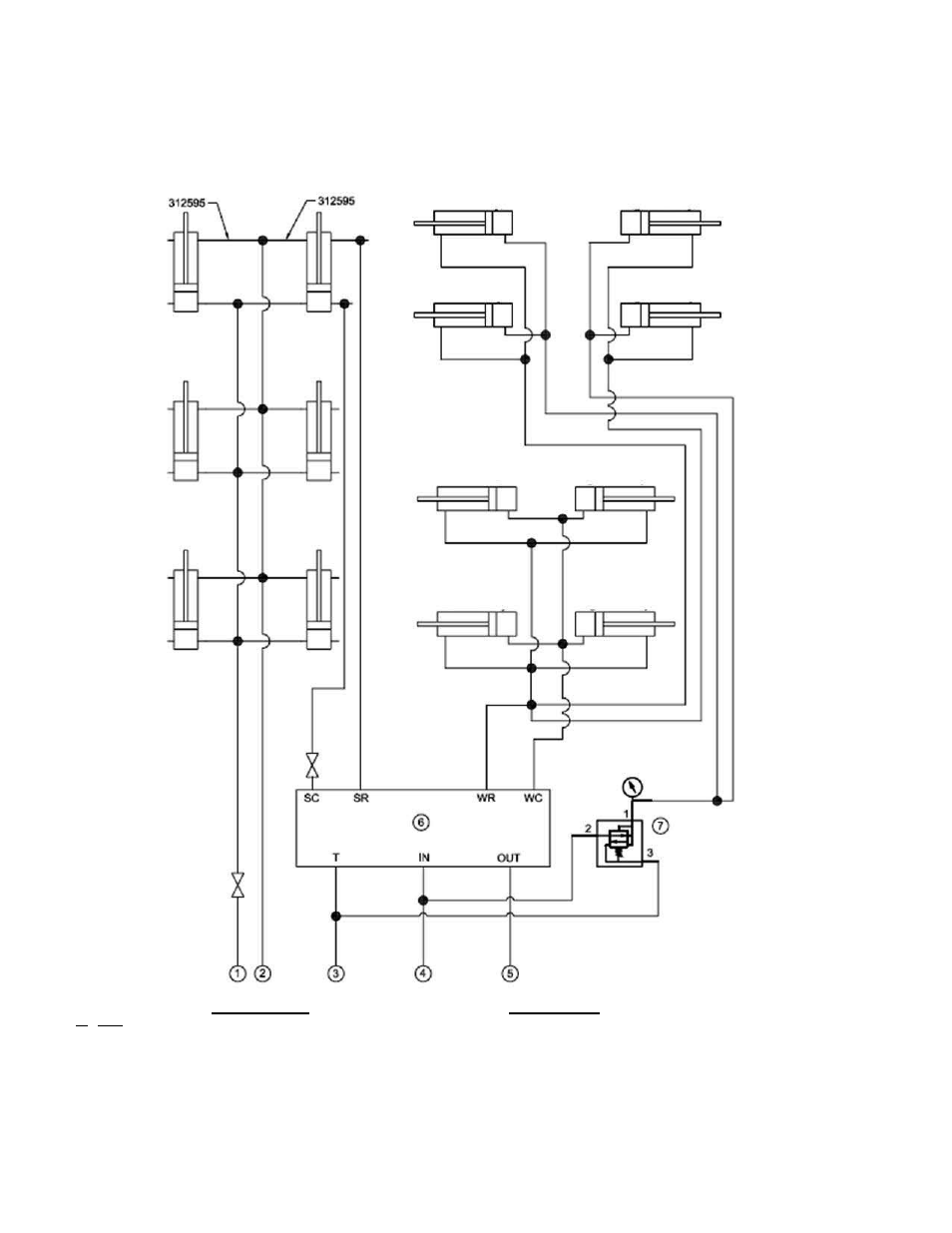

Основные гидравлические устройства «5-plex – Инструкция по эксплуатации Seed Hawk СЕЯЛКА 2008
Страница 59
Advertising
61
Сошники
5-
складные наружные крылья
Левый задний цилиндр
Левый передний
цилиндр
Правый задний цилиндр
Правый передний
цилиндр
Основные крылья
Левый задний цилиндр
Левый передний
цилиндр
Правый задний цилиндр
Правый передний
цилиндр
ОБОЗНАЧЕНИЕ
№ Узел
1 –
Сошник вверх (широкая красная)
2 –
Сошник вниз (узкая красная)
3 –
Бак (желтая)
4 –
Вход манифольда (узкая зеленая)
5 –
Выход манифольда (широкая зеленая)
6 – 2-
станц. Блок с электроприводным разгрузочным клапаном (2007)
7 – 5-
й складной блок
ОСНОВНЫЕ ГИДРАВЛИЧЕСКИЕ УСТРОЙСТВА «5-PLEX»
СОКРАЩЕНИЯ
SC –
Колпаки сошника
SR –
Стержни сошника
WC –
Колпаки крыла
WR –
Стержни крыла
