1.1
Ознакомление с консолью
Консоль монитора имеет 185-сегментный жидкокристаллический экран с задней подсветкой
для лучшей видимости при слабом окружающем освещении.

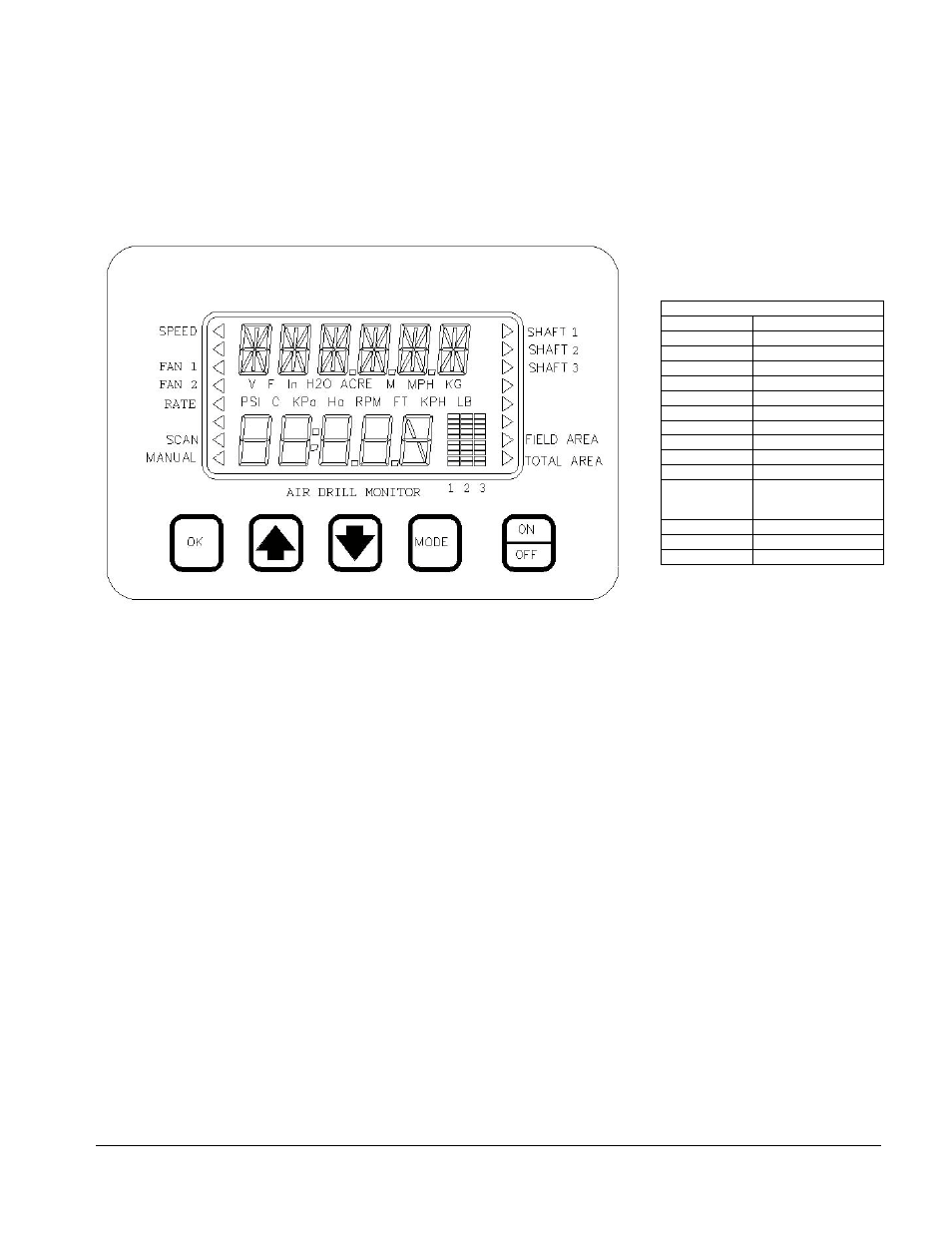

Рисунок 2. Передняя панель монитора Seed Hawk
Экран можно разделить на разные участки следующим образом:
Индикаторы
функции
Треугольные сегменты по обе стороны экрана обозначают выбранную
функцию экрана. Эти индикаторы функции начинают мигать при
возникновении аварийных состояний, связанных с выбранной функцией.
Строка 1
экрана
Верхней строке экрана присвоен номер 1. Она состоит из шести
14-
сегментных буквенно-цифровых знаков. Она используется главным
образом для показа выбранной функции и аварийных состояний. Кроме
того, эта строка выдает информацию в режимах изменения настроек и
при первоначальной установке системы.
Строка 2
экрана
Нижней строке экрана присвоен номер 2. Она состоит из пяти
7-
сегментных цифровых знаков. Она используется главным образом для
показа числовых значений выбранной функции и аварийных состояний.
Кроме того, эта строка выдает информацию в режимах изменения
настроек и при первоначальной установке системы.
КНОПКА
SPEED
СКОРОСТЬ
FAN 1
ВЕНТИЛЯТОР 1
FAN 2
ВЕНТИЛЯТОР 2
RATE
РАСХОД
SCAN
СКАНИРОВАНИЕ
MANUAL
РУЧНОЙ
SHAFT 1
ВАЛ 1
SHAFT 2
ВАЛ 2
SHAFT 3
ВАЛ 3
FIELD AREA
ПЛОЩАДЬ УЧАСТКА
TOTAL AREA
ОБЩАЯ ПЛОЩАДЬ
AIR DRILL
MONITOR
МОНИТОР
ПНЕВМАТИЧЕСКОЙ
СЕЯЛКИ
OK
OK
MODE
MODE
ON / OFF
ВКЛ/ВЫКЛ
