8

XL-MP130HR

Подготовка к использованию

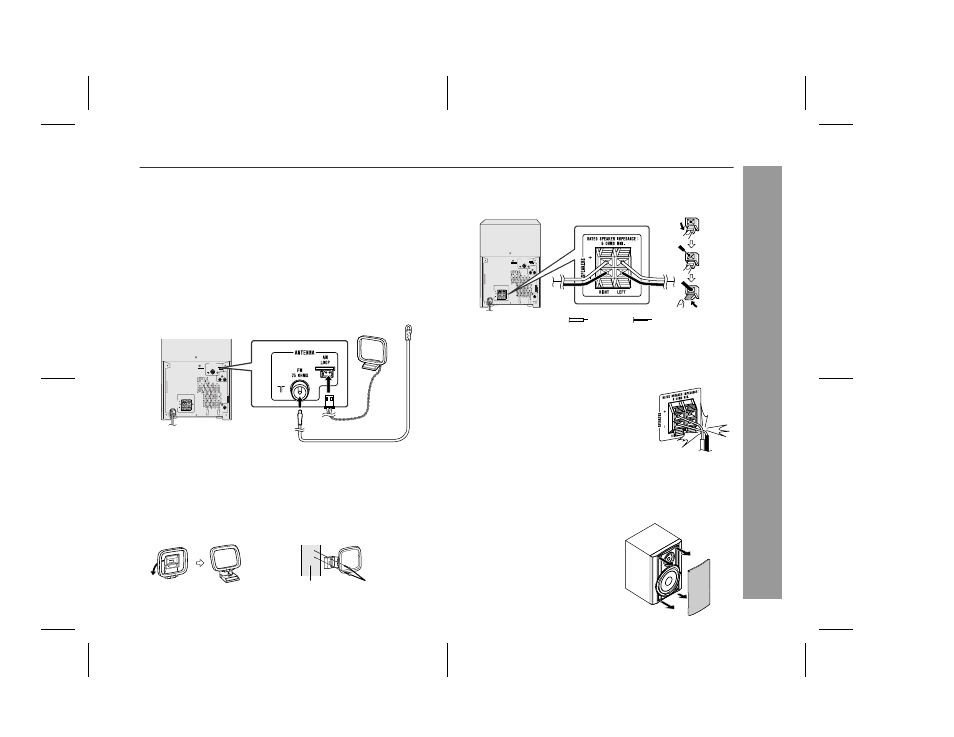

Подсоединение антенн

Прилагаемая ЧМ-антенна:
Подсоедините провод ЧМ-антенны к гнезду FM 75 OHMS и
найдите такое положение провода ЧМ-антенны, которое
обеспечивает самый высокий уровень принимаемого сигнала.

Прилагаемая рамочная АМ-антенна:
Подсоедините провод рамочной АМ-антенны к гнезду AM
LOOP. Установите рамочную АМ-антенну в положение
оптимального приема. Поместите рамочную АМ-антенну на
полку и т.п. или прикрепите ее к стойке или к стене винтами (не
прилагаются).

Примечание:
Размещение антенны на аппарате или вблизи провода питания
переменного тока может вызывать помехи. Для наилучшего
приема размещайте антенну подальше от аппарата.

Установка рамочной АМ-антенны:

Подключение громкоговорителей

Подсоедините черный шнур к отрицательному гнезду (–), а
красный шнур к положительному гнезду (+).

Внимание:

Решетки громкоговорителей являются
съемными

< Сборка >

< Прикрепление к стене >

Стена

Винты
(не прилагаются)

RATED SPEAKER IMPEDANCE:

6 OHMS MIN.

AC INPUT

ANTENNA

RIGHT

RIGHT

LEFT

FM

75 OHMS

AM

LOOP

VIDEO/AUX

IN

SUBWOOFER

PRE-OUT

SPEAKERS

LEFT

Используйте громкоговорители с полным сопротивлением 6
Ом или более, поскольку громкоговорители с более низким
полным сопротивлением могут повредить аппарат.

Не перепутайте правый и левый каналы.
Правый громкоговоритель находится с
правой стороны, если смотреть на аппарат.

Не допускайте контакта
незащищенных проводов
громкоговорителя между собой.

Не допускайте попадания каких-либо
объектов внутрь или размещения их
внутри канала отражателя нижних частот.

Не становитесь и не садитесь на
громкоговорители. Вы можете получить
травму.

Неправильно

Обязательно убедитесь в том, что
ничто не касается диафрагмы
громкоговорителя, когда Вы снимете
решетки громкоговорителей.

RATED SPEAKER IMPEDANCE:

6 OHMS MIN.

AC INPUT

ANTENNA

RIGHT

RIGHT

LEFT

FM

75 OHMS

AM

LOOP

VIDEO/AUX

IN

SUBWOOFER

PRE-OUT

SPEAKERS

LEFT

Черный

Красный
