MuB_7010671_FRG3015-F_RU
Te
хнические изменения возможны
Страница 3
RU
5.2.
П
ОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Все работы по подключению модуля к электросети должны выполнятся квали-
фицированным специалистом с учетом национальных технических норм и
правил. Электропроводка не должна соприкосаться с горячими узлами.

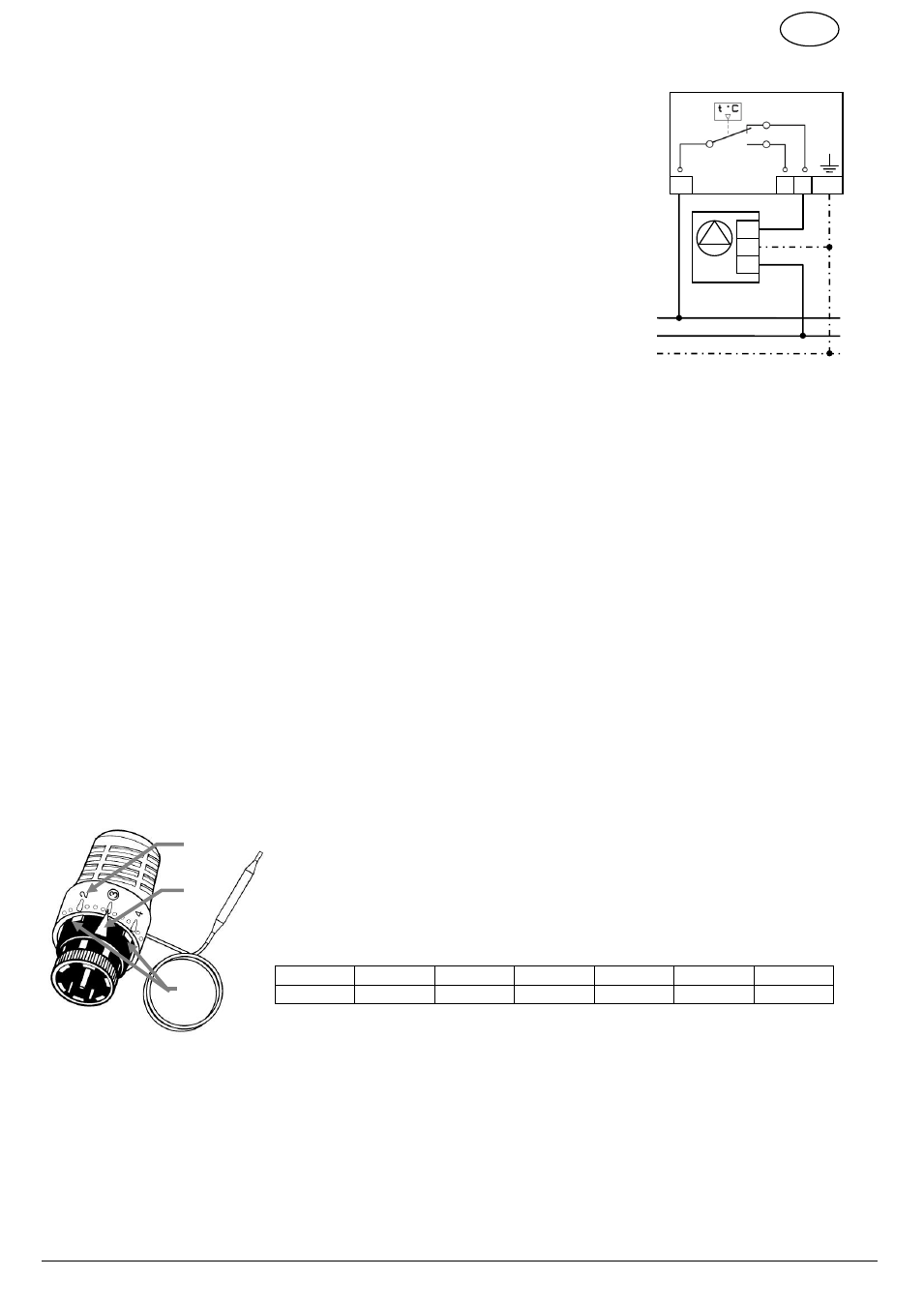

Модуль FRG 3015-F поставляется с подключенными друг к другу насосом и
аварийным накладным термостатом - АТ (Рис.4). Пользователь должен лишь
подключить модуль к электросети.
Для более эффективной работы системы рекомендуется подключить модуль к
управляющей электронике (напр. к реле насоса коммутирующих модулей
WFHC, WFHC-RF, BT,
управляющих работой сервоприводов).
Другие указания по электроподключению содержатся в инструкция насоса и
ОТ.
5.3.
А
ВАРИЙНЫЙ ТЕРМОСТАТ
(
АТ)
АТ, выполнящий функцию ограничителя температуры, отключает насос моду-
ля, защищая тем самым систему теплых полов от перегрева. Для предотвращения нежелательного срабатыва-
ния AТ рекомендуется установить на нем температуру превышающую на несколько градусов температуру пода-
чи теплого пола. Заводская установка 55 °C.
Если все подключенные к модулю контуры теплого пола регулируются сервоприводами и циркуляционный насос
не подключен к управляющему реле, то рекомендуется установить AТ на подающем патрубке коллектора.
6.
ВВОД В ЭКСПЛУАТАЦИЮ
6.1.
П
РОМЫВКА ПЕТЕЛЬ ТЕПЛОГО ПОЛА
Подключите регулирующий модуль к системе отопления и перекройте его (при помощи шаровых кранов,
например комплект кранов KH производства Watts). Выключите насос и перекройте на коллекторе все контуры
теплых полов (достаточно полностью закрутить защитные колпачки на регулирующих вентилях обратного
патрубка коллекторов HKV). Подключить шланги для дренажа и заполнения к концевой группе коллектора.
Откройте один контур телпого пола, полностью промойте и удалите из него воздух. Обратный клапан над
подающим патрубком насоса не дает воде течь по участку с меньшим гидравлическим сопротивлением.
ВНИМАНИЕ: Направление движения воды при промывке петель теплого пола должно совпадать по
направлению с движением в них теплоносителя, т.е. вода должна поступать в систему на подающем патрубке и
выходить из обратного патрубка коллектора!
Дренажный трубпровод должен быть все время открыт, чтобы избежать превышения давления в системе. Более
подробно процесс промывки контуров отопления можно найти в руководстве по эксплуатации коллектора HKV.
6.2.
У
СТАНОВКА ТЕМПЕРАТУРЫ ТЕПЛОНОСИТЕЛЯ В ПОДАЮЩЕМ ТРУБОПРОВОДЕ
При макс. потребности (номинальной мощности) температура подачи
контура котла должна быть минимум на 15°C выше установленной
температуры подачи теплого пола!
Температура теплоносителя настраивается бесступенчато в диапазоне от 20 до
70 °C.
На корпусе термоголовки нанесена шкала 1 - 7 (Рис.5; A). Соответствие
шкалы термоголовки температуре теплоносителя приведено в таблице:
1
2
3
4
5
6
7
20 °C
28 °C
37 °C
45 °C
53 °C
62 °C
70 °C
6.3.
О
ГРАНИЧЕНИЕ ТЕМПЕРАТУРЫ ПОДАЧИ ТЕПЛОГО ПОЛА
Как правило в системах теплого пола температура подачи не превышает 50 °C, что намного меньше верхнего
предела диапазона настройки термостатической головки. Во избежание возможного ущерба конструкции пола
можно зафиксировать диапазон настройки на термоголовке.
Выставьте сначала на работающем модуле требуемое максимальное значение и проверьте его при помощи тер-
мометра. Если показания термометра соответствуют выстановленной температуре, зафиксируйте термоголовку,
установив блокировочные штифты (Рис.5; B) непосредственно до и после отметки на шкале (Рис.5; C).
Рис.5
C
A
B
Рис.4
L
N
PE
НАСОС
L
PE
N
PE
C
2 1
ОТ
WTC-ES / WTC-IS
