24

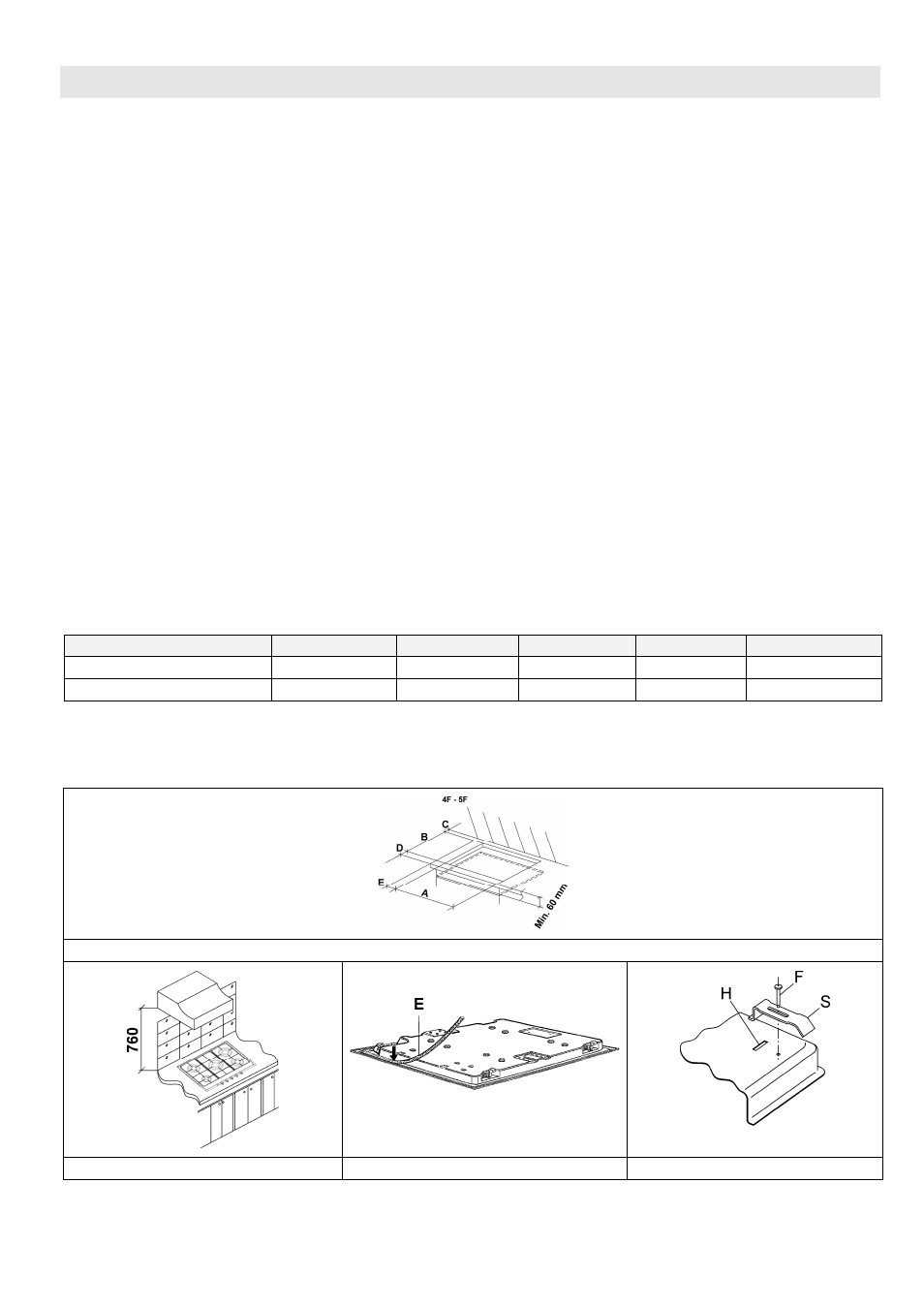

ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
4) КРЕПЛЕНИЕ ВАРОЧНОЙ ПОВЕРХНОСТИ
Прибор снабжен специальной прокладкой, предназначенной для предотвращения попадания
жидкости внутрь мебели. Для правильной установки прокладки просим тщательно выполнять
приведенные ниже инструкции:
-
cнимите полоски прокладки с держателей, следя, чтобы от прокладки не оторвалась прозрачная
защитная бумага.
-
Переверните рабочую поверхность, Правильно расположите прокладку “E” (рис. 9) под краями
рабочей поверхности таким образом, чтобы внешняя сторона прокладки точно совпадала с
внешним краем рабочей поверхности. Края полосок должны совпадать, не выступая друг над
другом.
-
Наложите прокладку на рабочую поверхность, равномерно распределив ее пальцами. Снимите с
прокладки полоску защитной бумаги и вставьте рабочую поверхность в подготовленное в мебели
отверстие.
-
Закрепите рабочую поверхность скобами „S”, совместив их выпуклую часть с прорезями в
нижней части „Н” и прикрутив винтами „F” (см. рис. 10).
-
Во избежание случайного соприкосновения с горячей варочной панелью во время проведения
работ, необходимо установить деревянную прокладку, прикрученную болтами на минимальном
расстоянии 60 мм от верха (см рис. 7).
РАЗМЕРЫ, ПРЕДУСМОТРЕННЫЕ ДЛЯ ВСТРАИВАНИЯ
РАБОЧЕЙ ПОВЕРХНОСТИ (мм)
A
B
C
D
E
4 конфорки
553
473
63.5
63.5
100 мин.
5 конфорок
553
473
63.5
63.5
175 мин.
РИС. 7
РИС. 8
РИС. 9
РИС. 10
