Инструкция по эксплуатации HEALTECH SpeedoHealer V4 SH-K04
Страница 2
SHv4_K04_InstallGuide_ru.pdf
- 2 -
http://www.healtech.ru

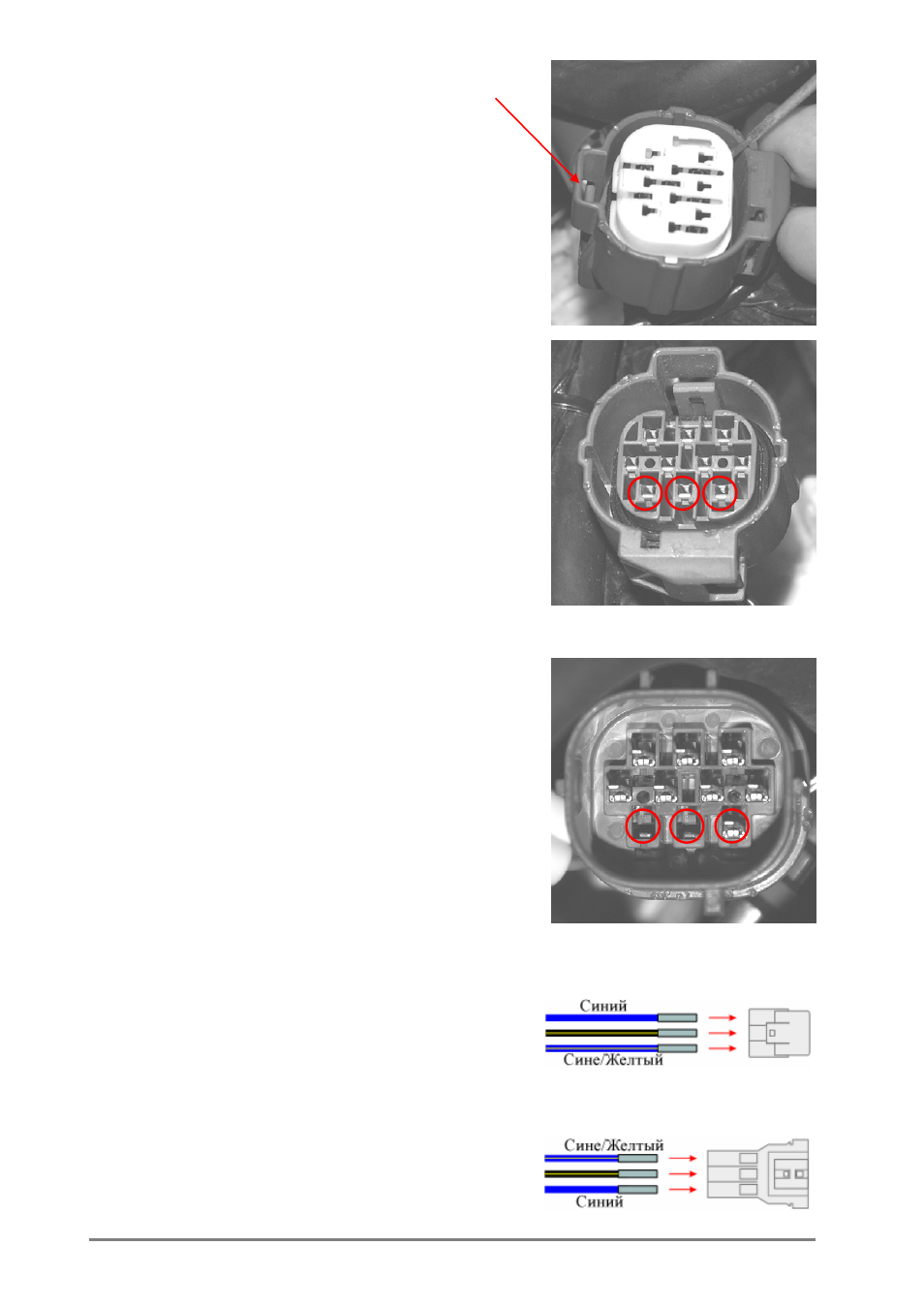

2. Выжмите хвостовик разъема (см. фото) и
разъедините разъем. Возможно, вам
понадобится небольшая шлицевая
отвертка.
3. Используя отвертку, снимите защиту
контактов белого цвета с обеих сторон
разъема. Обратите внимание на
ориентацию защиты.
4. Вытащите три контакта из материнской
части разъема, как это показано на
картинке справа:
- Модели 2006-2007 года: Синий,
Сине/Желтый и Черно/Желтый
- Модели 2008-2009 года: Синий,
Сине/Желтый и Коричнево/Черный
Чтобы освободить контакт – вытяните
контакт вперед с помощью маленькой
отвертки, затем СЛЕГКА придавите его.
После того как контакт освобожден –
аккуратно вытащите провод с задней
стороны разъема.
Вам может понадобиться снять немного
черной изоляции, в которой уложены
провода разъема
5. Освободите и удалите три контакта со
стороны отцовской стороны разъема, как
это показано справа. Для всех моделей –
это Синий, Сине/Желтый и
Черно/Желтый провода.
Чтобы освободить контакт – вытащите
контакт вперед с помощью маленькой
отвертки, затем СЛЕГКА придавите его.
После того как контакт освобожден –
аккуратно вытащите провод с задней
стороны разъема.
6. Вставьте три материнских контакта
(те, которые короче) в Маленький 3х
контактный разъем сзади так, чтобы они в
нем защелкнулись. Справа, показан
порядок подключения, обратите внимание,
что разъем лежит защелкой кверху.
Черно/Желтый провод – в середине.
7. Вставьте три папы контактов (длинные) в
Большой 3х контактный разъем сзади
так, чтобы они в нем защелкнулись.
Справа, показан порядок подключения,
обратите внимание, что разъем лежит
