Инструкция по эксплуатации Fire Fighting Enterprises FIRERAY 5000 4-Head (Legacy)
Страница 3
• Все функции могут выполняться в режиме ‘Lo A’
(Малый ток) (по умолчанию) (10, 12, 14 или 16 мА
для 1, 2, 3 или 4 обнаруженных детекторов)
• Система перейдет в режим ‘Lo A’ (Малый ток) при
подаче питания
• Выберите ‘Hi A’ (Большой ток) (50 мА) для
увеличения скорости движения луча во время
автоюстировки, ручной юстировки и наведения
лазерного луча
• После установки выберите режим ‘Lo A’ (Малый ток)
для системы
7. Выберите режим
энергопотребления
1. Используйте
для
перехода от одного значка к другому
в инженерном меню, а также для
выделения отображаемого значка
3. Используйте
для
перехода к нужному элементу
2. Нажмите
для выбора
4. Используйте
для изменения
режима
5. Нажмите
для
принятия
Нажмите
для
отмены
• Выберите 8 — 50 м (по
умолчанию) или 100 м
• Можно установить
расстояние для каждого
отдельного детектора
9. Выберите
расстояние между
детектором
и отражателем
• Выберите нужный детектор
• Все детекторы должны быть
отъюстированы отдельно
• Юстировку детекторов см. в
пункте с 9 по 12
8. Выберите
детектор
1
2
3
4
В этом режиме система сигнализирует о сбое
ЛАЗЕР используется для юстировки детектора
и отражателя. Данный инструмент используется только
для приблизительной юстировки. После выполнения
автоюстировки ЛАЗЕР может быть направлен на
отражатель неточно.
• Используйте
для перемещения ЛАЗЕРА
как можно ближе к отражателю
• Одно нажатие клавиши со стрелкой соответствует
одному перемещению головки детектора
• Нажмите
или
чтобы выключить ЛАЗЕР
и вернуться к меню настроек
• Рекомендации по устранению неисправностей, если
ЛАЗЕР невидим, см. в руководстве пользователя на
стр.20
ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ - ИЗБЕГАЙТЕ
ПРЯМОГО НАВЕДЕНИЯ ЛУЧЕЙ НА ГЛАЗА
ВЫХОДНАЯ МОЩНОСТЬ < 5 мВт
ЛАЗЕРНОЕ УСТРОЙСТВО КЛАССА IIIa
Длина волны 630 — 680 нм
ОПАСНОСТЬ
10. Наведение ЛАЗЕРА
• Выберите ‘Auto’ (Авто)
для выполнения
автоматической юстировки
инфракрасного луча
• Во время выполнения
юстировки будет показан
уровень сигнала
• Если включить ЛАЗЕР
после выбора ‘Auto’, то он
может быть наведен на
отражатель неточно — это
нормальный режим работы.
11. Автоюстировка
LoA(Малый ток): 7 минут
HiA(Большой ток): 4 минут
5. Введите код доступа
для входа в
инженерное меню
4. Подайте питание на
устройство
• На экране
отобразится ‘E-02’
2 секунды
15 секунд
40 секунд
• Код доступа по умолчанию: 1 2 3 4
•
Выбор цифры
•
Переход от одной цифре к
другой
•
Принятие
Один системный контроллер может
использоваться для управления и
мониторинга до четырех головок
детектора.
Знак ‘#’ используется в этом
руководстве для обозначения
номера выбранного в данный момент
детектора (1, 2, 3 или 4).
Светодиодный индикатор должен
быть направлен вниз

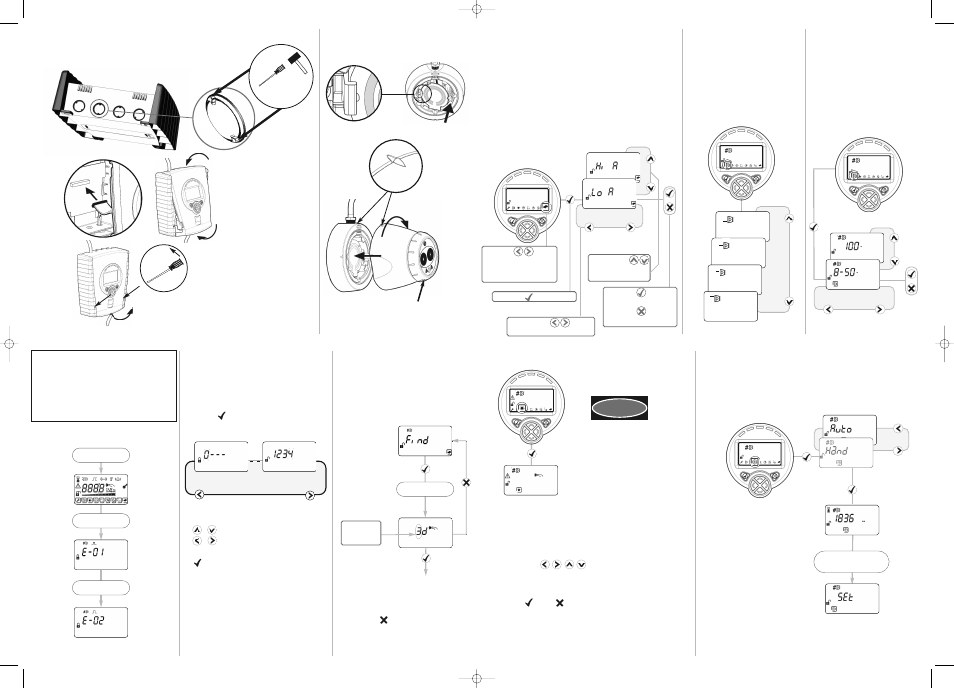

3. Сборка устройства
• При вводе неверного кода доступа
снова отобразится экран ввода кода
доступа
• После ввода трех неверных кодов
доступ будет заблокирован на три
минуты
6. Выполните поиск
детекторов
60 секунд
• Нажмите на галочку для
сохранения найденных детекторов
• Все неиспользуемые каналы
детекторов отключатся
• Нажмите
для повторного
поиска, если количество
найденных детекторов неверно
Количество
найденных
детекторов
• На экране автоматически
отобразится ‘Find’ при первом
запуске процедуры. Поиск
можно также выполнить из меню
настроек системного
контроллера
Нажмите
для отображения
экрана кода доступа:
