17
Подключен
ия

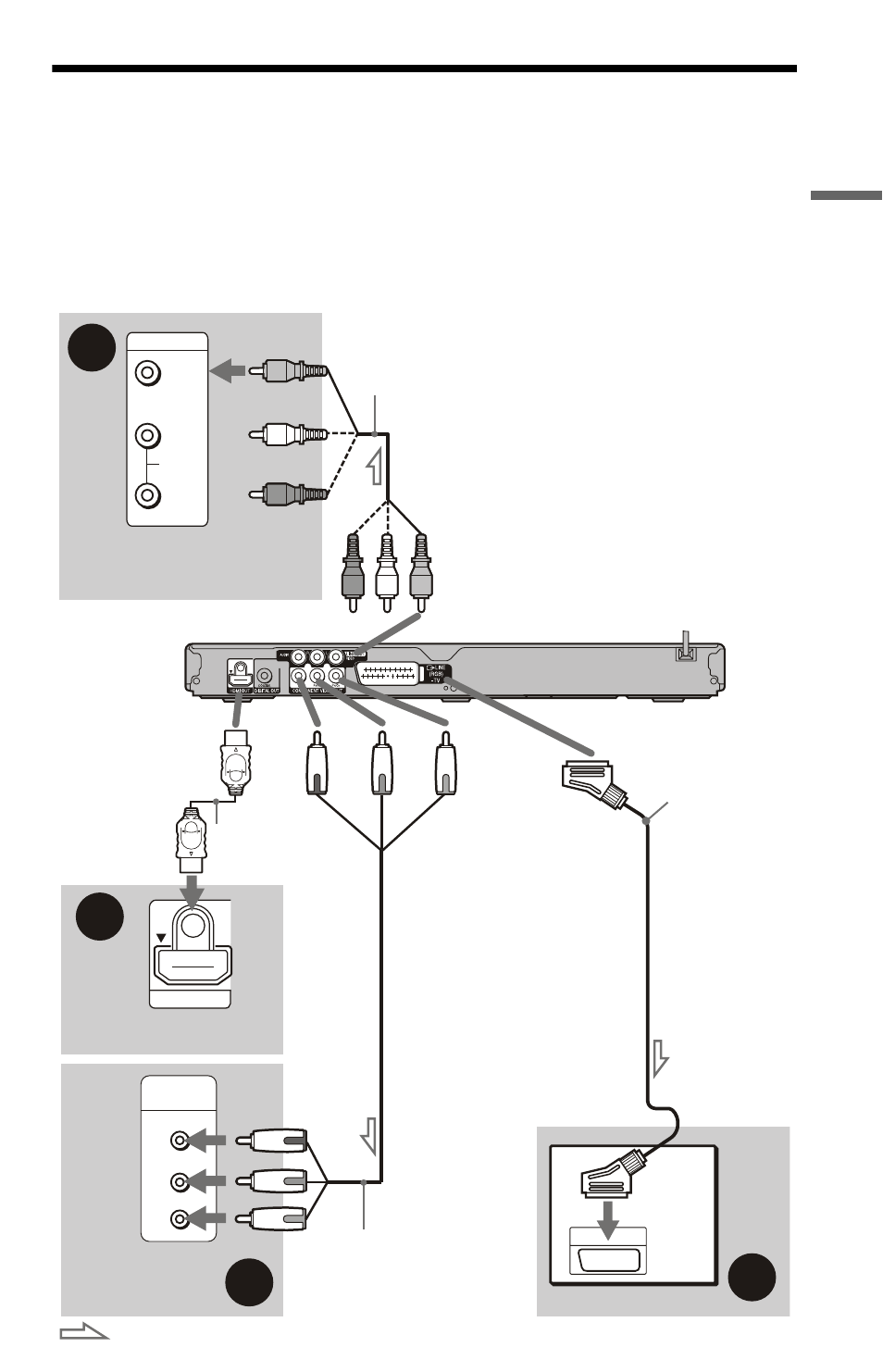

Пункт 2: Подсоединение видеокабелей или кабеля HDMI
Подсоедините данный проигрыватель к телевизору, проектору или
аудиокомпоненту, например аудио/видео усилителю (приемнику), с помощью
видеокабеля. Выберите одну из схем A – D в соответствии с входным гнездом на
телевизоре, проекторе или аудиокомпоненте. Для просмотра сигналов
изображений в прогрессивном формате (525p или 625p) на совместимом
телевизоре, проекторе или мониторе следует использовать схему C. Выберите
схему B при подключении к телевизору, проектору или аудиокомпоненту,
оснащенному входом HDMI.
L C E N T E R
A
VIDEO
AUDIO
INPUT
L
R
C
P R /C R
P B /C B
Y
COMPONENT
VIDEO IN
D
B
INPUT
HDMI IN
Аудио-/видеокабель
(прилагается)
Кабель
компонентного
видеосигнала
(не прилагается)
(желтый)
Телевизор,
проектор или
аудиокомпонент
(зеленый)
Телевизор, проектор
или аудиокомпонент
(красный) (синий)
(зеленый)
(синий)
(красный)
к гнезду LINE OUT (VIDEO)
к гнезду LINE (RGB)-TV
Телевизор
Проигрыватель CD/DVD
к гнездам
COMPONENT
VIDEO OUT
Кабель SCART
(не прилагается)
(желтый)
к гнезду HDMI OUT
Кабель HDMI
(не прилагается)
Телевизор, проектор
или аудиокомпонент
: Направление сигнала ,продолжение на следующей странице
