Инструкция по эксплуатации Cashco DAP
Страница 3
DAP-TB
3
ХАРАКТЕРИСТИКИ МАТЕРИАЛОВ
CS – ASTM A216, Сорт WCB
BRZ – ASTM B62, Сплав 83600
(85%-Cu, 5%-Sn, 5% Pb, 5% Zn)
SST – ASTM A351, Сорт CF3M
[CS =
углеродистая сталь BRZ = бронза
SST =
нержавеющая сталь]
Спецификации материалов указаны в таблицах
от DAG-1A до DAG-1H.
Корпус
Болты: ASTM F593, 316SST (по часовой стрелке)
Гайки: ASTM F594, 316SST (по часовой стрелке)
Крепления
Полиалломер, V-TFE, CTFE
Седло
NBR, HK, FK, EPR, П-образные манжеты TFE/SST
Статические уплотнители (см. рис. DAG-F1)
Конструкция П-манжет
Манжета привода (верхняя): Станд. -
302SST/TFE
Вариант: - ELG/TFE или HC/TFE
Сбалансированная манжета (нижняя):
Станд. - 301SST/TFE
Вариант: - ELG/TFE или HC/TFE
(Примечание: ELG/TFE требуе тся для NACE)
Динамические уплотнители
CS: Станд. – эмаль
Opt-95 – эпоксидное покрытие
BRZ и SST: Без покрытия
Покрытие

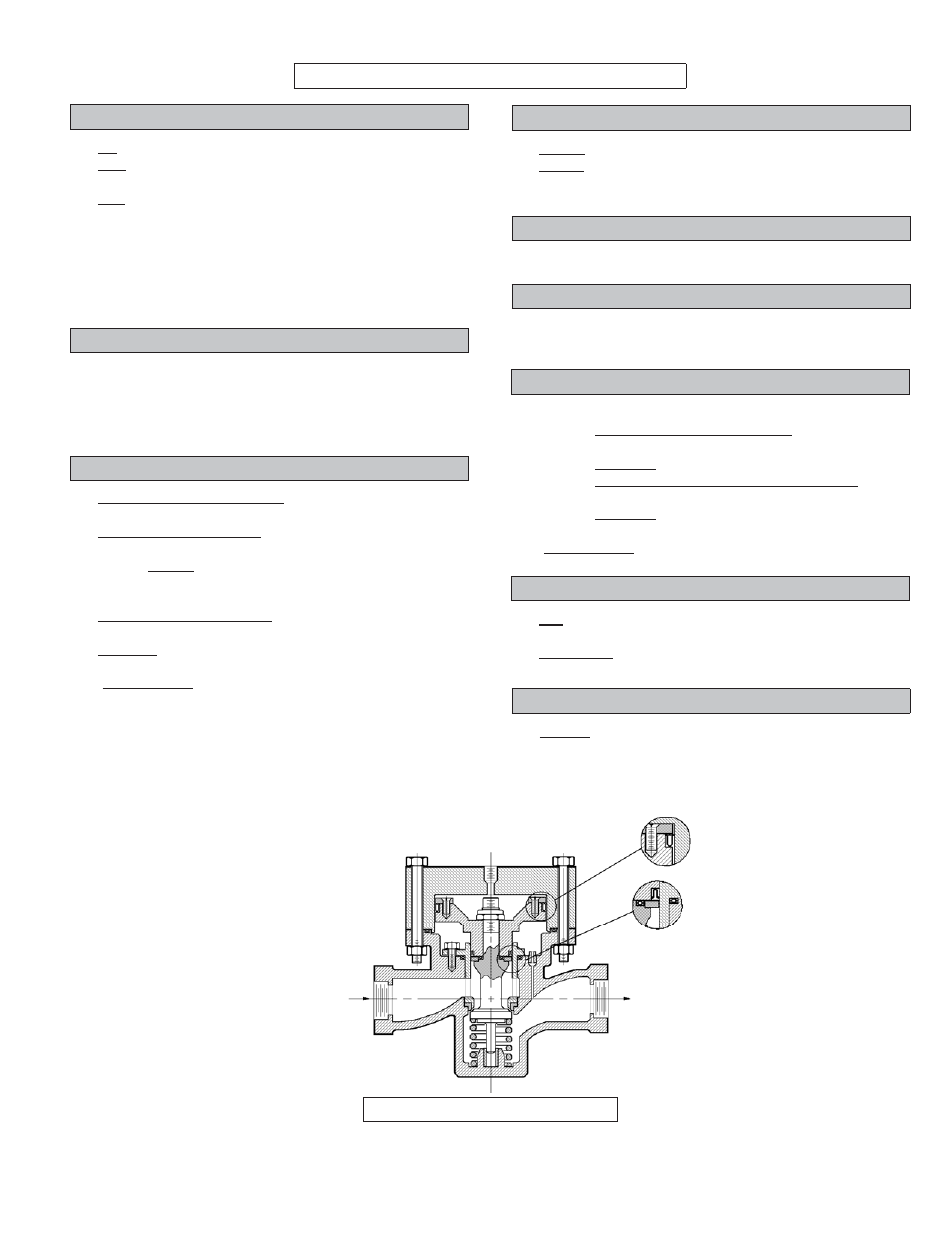

РИСУНОК 1 – Модель DAP 11a
Пробка, коробка, поршень: 17-4PH SST, 316L SST,
монель-металл
Нижняя направляющая: Функция основного
материала клапана:
втулка:Клапан 17-4PH = втулка 17-4PH SST
Клапан из монель-металла или 316L =
втулка из монель-металла 400
Нижняя пружина поршня: Станд. 17-7PH SST
NACE
–
инконель Х-750
Коробка: Станд. шлифовка
(Примечание: для NACE рекомендуется монель,
альтернатива 316L SST). Пределы перепада
давления для основного материала клапана
указаны в табл. DAG-5
Металлический клапан
BRZ – ASTM B505 или 584, сплав C93200;
литые заготовки
SST – ASTM A479, сплав S31603; заготовки
типа 316L
Закрывающая чашка
Станд.: Очистка производится в соответствии
со спецификацией фирмы Cashco № S-1542. Не
годится для кислородного оборудования.
Очистка
Вход P1
Выход P2
(Давление
нагрузки P1)
Манжета
большого
поршня
Уплотнение направляющего
подшипника поршня
