Akai DV-P4980KDSM - Инструкция (Страница 4)

3

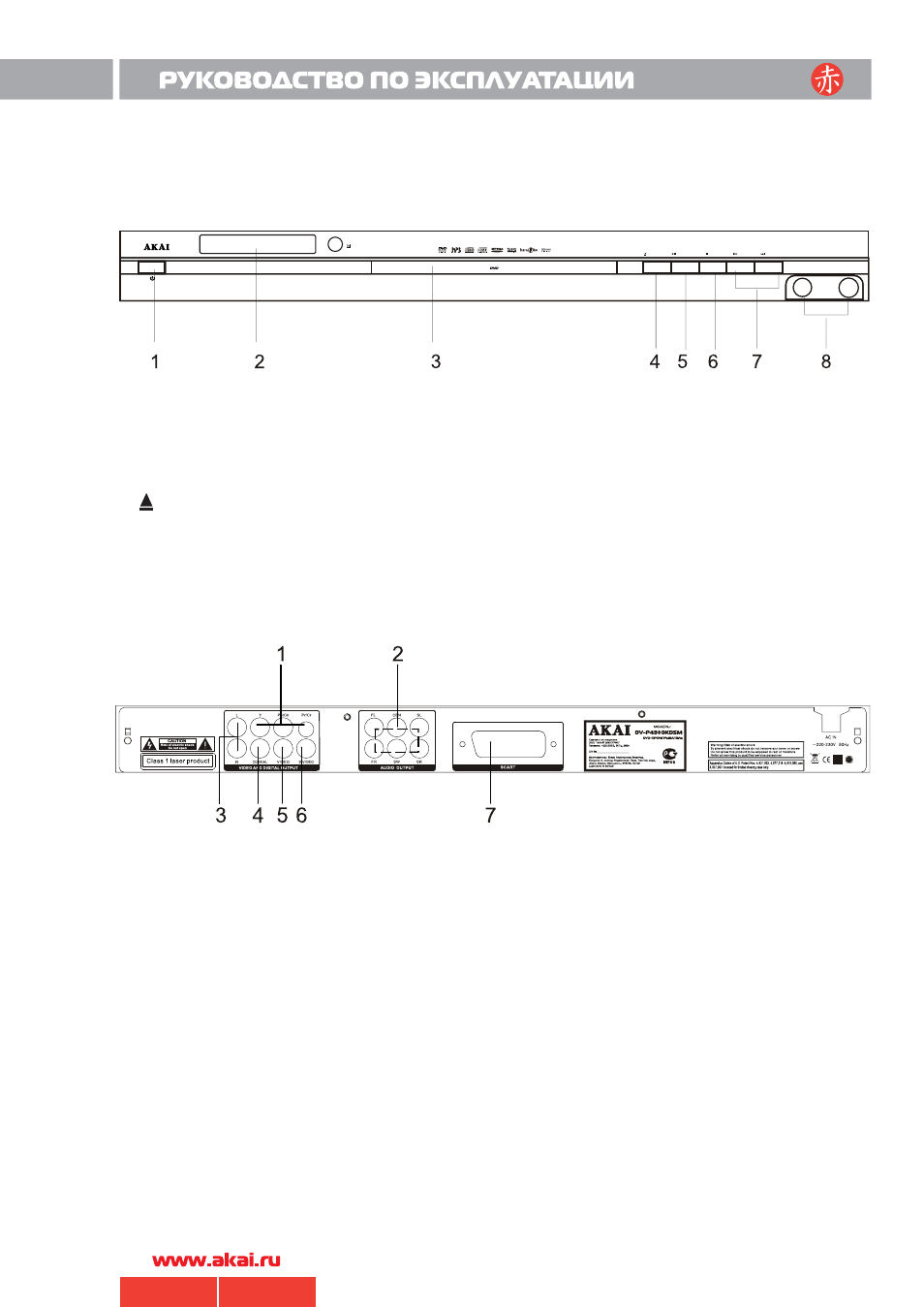

Расположение органов управления и
разъемов
Предняя панель
POWER
OPEN/CLOSE PLAY/PAUSE STOP PREV NEXT
DV-P4980KDSM
1 MIC 2
1. POWER - кнопка включения /
выключения
2. Дисплей
3. Загрузочное устройство (лоток)
4. OPEN/CLOSE - кнопка выдвижения
лотка для загрузки дисков
5. ►ll/PAUSE - кнопка воспроизведения /
временного
прекращения
воспроизведения
6. ■ STOP - кнопка прекращения
воспроизведения
7. |◄◄ PREV – кнопка перехода назад,
►►l NEXT – кнопка перехода вперед
8. 1 MIC – 2 –разъемы для подключения
микрофонов
Задняя панель
1. Y , Pb /Cb, Pr /Cr – видео выходы
компонентного сигнала
2. Выходы 5.1 каналов:
FL - аудио выход переднего левого канала
CEN - аудио выход центрального канала
SL - аудио выход заднего левого канала
FR - аудио выход переднего правого
канала
SW - аудио выход сабвуфера
SR - аудио выход заднего правого канала 3. L - левый стерео выход
R - правый стерео выход
4.
COAXIAL - коаксиальный
цифровой аудио выход
5. VIDEO - композитный видео выход
6. S -VIDEO - видео выход S-VIDEO
7. SCART - выход SCART
