определённые промежутки времени подогревает пластинчатый
теплообменник и бак водонагревателя. Возможные частицы
кальция улавливаются вне пластинчатого теплообменника - в
водяном фильтре с автоматической промывкой (автоматическая
промывка 1 раз через каждые 76 ч).

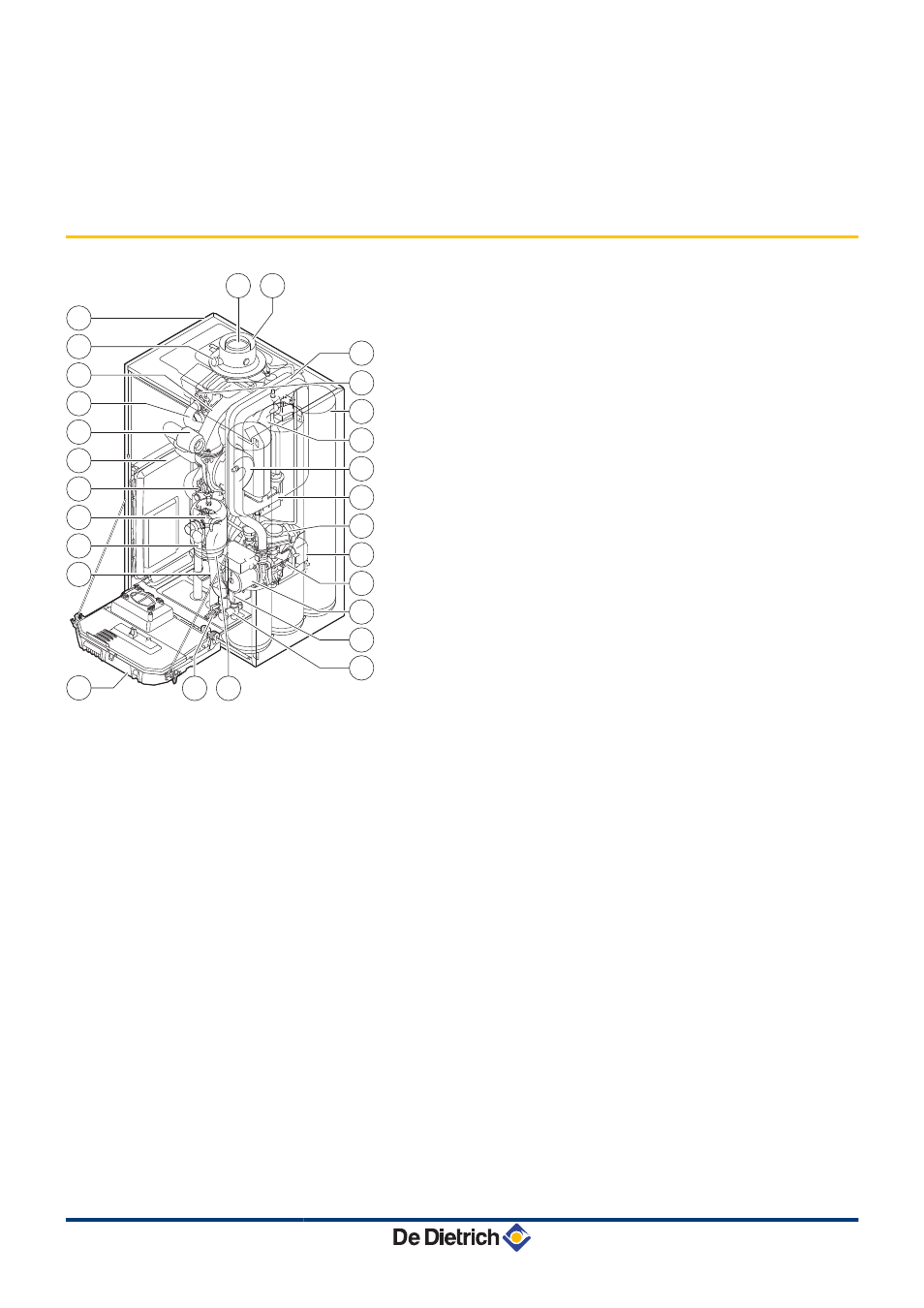

3.2 Основные компоненты
1 Труба отвода продуктов сгорания
2 Обшивка/воздухозаборник
3 Отвод для измерения
4 Смесительная труба
5 Гибкий трубопровод подающей линии отопления
6 Шумоглушитель забора воздуха
7 Отсек для электронных плат управления
8 Комбинированный газовый блок
9 Гидроблок подающей линии
10 Отводящая труба предохранительного клапана
11 Сифон
12 Панель управления
13 Кран для слива водонагревателя
14 Расширительный бак (Контур ГВС)
15 Гидроблок водонагревателя
16 Циркуляционный насос (Контур ГВС)
17 Циркуляционный насос (Контур отопления)
18 Гидроблок обратной линии
19 Пластинчатый теплообменник (Контур ГВС)
20 Трехходовой клапан
21 Бак-сборник конденсата
22 Вентилятор
23 Теплообменник (Контур отопления)
24 Бак водонагревателя
25 Запальный/ионизационный электрод
26 Расширительный бак (Контур отопления)
27 Подача воздуха
T001961-D
2
19
18
17
16
15
20
21
22
23
24
25
26
3
4
5
6
7
8
9
10
11
12
1
14 13
27
MCA 25/28 BIC 3. Описание
231012 - 7601089 10
