CY41

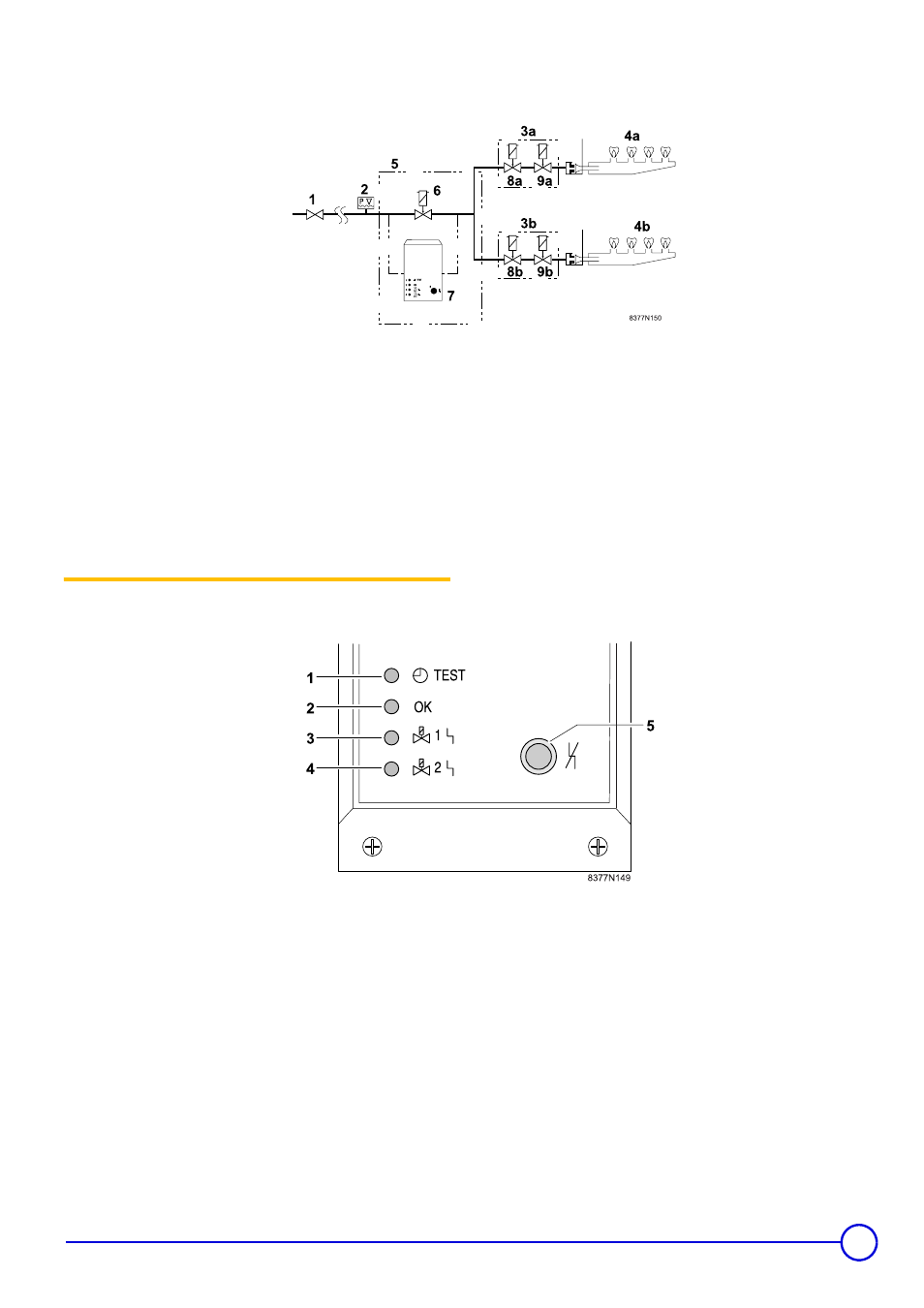

Принципиальная схема
1
Запорный газовый кран (Сторона установки)
2
Реле давления газа (Только DTG 210)
3a
Клапан - 1 ступень
3b
Клапан - 2 ступень
4a
Горелка - 1 ступень
4b
Горелка - 2 ступень
5
Блок циклического контроля герметичности целиком
6
Дополнительный защитный клапан
7
Управляющая часть блока контроля герметичности
8a - 8b Защитный электрический клапан
9a - 9b Электрический клапан управления
3.1
Ход программы
1
Световой индикатор работы в режиме TEST
2
Световой индикатор режима работы горелка проверена
3
Световой индикатор неисправности защитного клапана
4
Световой индикатор неисправности газовой линии
5
Кнопка ручного сброса блокировки
При вводе в эксплуатацию котла может загореться световой
индикатор неисправности защитного клапана 3 и/или световой
индикатор неисправности газовой линии 4.
Для того, чтобы погасить эти световые индикаторы
неисправности, нажать на кнопку ручного сброса блокировки 5.
