Инструкции по установке
17
6.
Забейте молотком дюбели (QA) в каждое направляющее
отверстие, дюбель должен быть заподлицо со стеной.
7.
C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских
шайб 5/16" (QB) прикрепите верхнюю часть крепления (R)
к дюбелям в стене.
8.
Отметьте точки размещения нижних монтажных отверстий.
(См. рис. 3)
9.
Просверлите в отмеченных местах по одному направляющему
отверстию. (См. рис. 3)
10. Забейте молотком дюбели (QA) в каждое направляющее
отверстие.
11. C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских
шайб 5/16" (QB) прикрепите крепление через нижние
монтажные отверстия. (См. рис. 3)
12. Сдвиньте рейки к предполагаемому центру экрана.

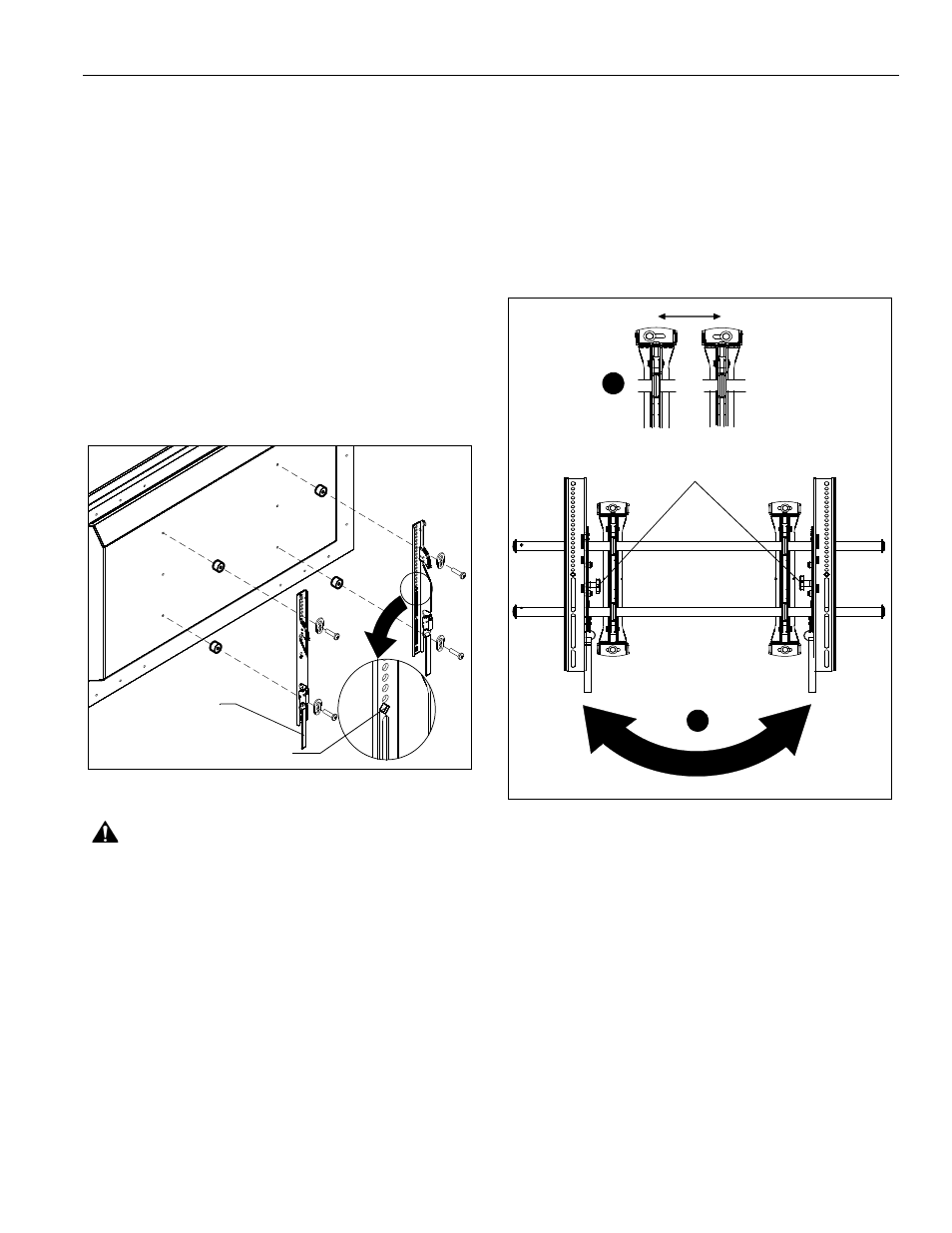

Крепление соединительных кронштейнов к телевизору
1.
Совместите центр крепления (W и X или Y и Z) со средней
линией экрана. (см. рис. 4)
ПРИМЕЧАНИЕ.
Ромбовидное отверстие в соединительном
кронштейне соответствует центру кронштейна.
рис. 4
ПРЕДУПРЕЖДЕНИЕ.
НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ
СТАТЬ ПРИЧИНОЙ ПАДЕНИЯ МОНИТОРА И ПРИВЕСТИ
К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ
ОБОРУДОВАНИЯ! Использование винтов несоответствующего
размера может привести к повреждению монитора. Винты
соответствующего размера легко завинчиваются в монтажные
отверстия монитора и входят в них полностью. Если необходимо
использовать втулки, выберите более длинные винты того
же диаметра.
2.
Достаньте из пакета с фурнитурой (A-N) винты
соответствующего размера, втулки (при необходимости) и
универсальные шайбы и прикрепите соединительные
кронштейны к тыльной стороне экрана. (См. рис. 4)
Перестановка соединительных кронштейнов
(дополнительная возможность)
Если в ходе установки возникает необходимость изменить
положение соединительных кронштейнов, это можно сделать
несколькими способами.
1.
Кронштейны можно сдвинуть горизонтально в ту или другую
сторону относительно точки крепления. (См. рис. 5)
2.
Левый и правый соединительные кронштейны (W и X или Y и Z)
можно поменять местами, используя регуляторы, расположенные
с внутренней стороны соединительных кронштейнов (Y и Z)
модели LTM. (См. рис. 5)
рис. 5
3.
Если необходимо поменять местами соединительные
кронштейны, измените положение регуляторов наклона на
соединительных кронштейнах (Y и Z). (См. рис. 6)
a. Снимите монитор с системы крепления.
b. Снимите соединительные кронштейны с монитора.
c. Крепко удерживайте правый соединительный кронштейн
в горизонтальном положении, чтобы втулки оставались
неподвижными.
d. Снимите регулятор и шайбу и отвинтите винт.
e. Установите регулятор, винт и шайбу в обратном порядке
с другой стороны кронштейна так, чтобы регулятор
оказался с внутренней стороны.
f. Установите правый соединительный кронштейн с левой
стороны настенной системы крепления.
g. Повторите действия, описанные в пунктах 3c–3f, для левого
соединительного кронштейна.
Центр соединительного
Крепежная лента
[Показаны W
и X крепления]
кронштейна
1
2
Регуляторы
[Показаны крепления Y и Z]
