Сборка зернового прицепа GC24
t
-1
-44-
ЭТАП 2
ЭТАП 82

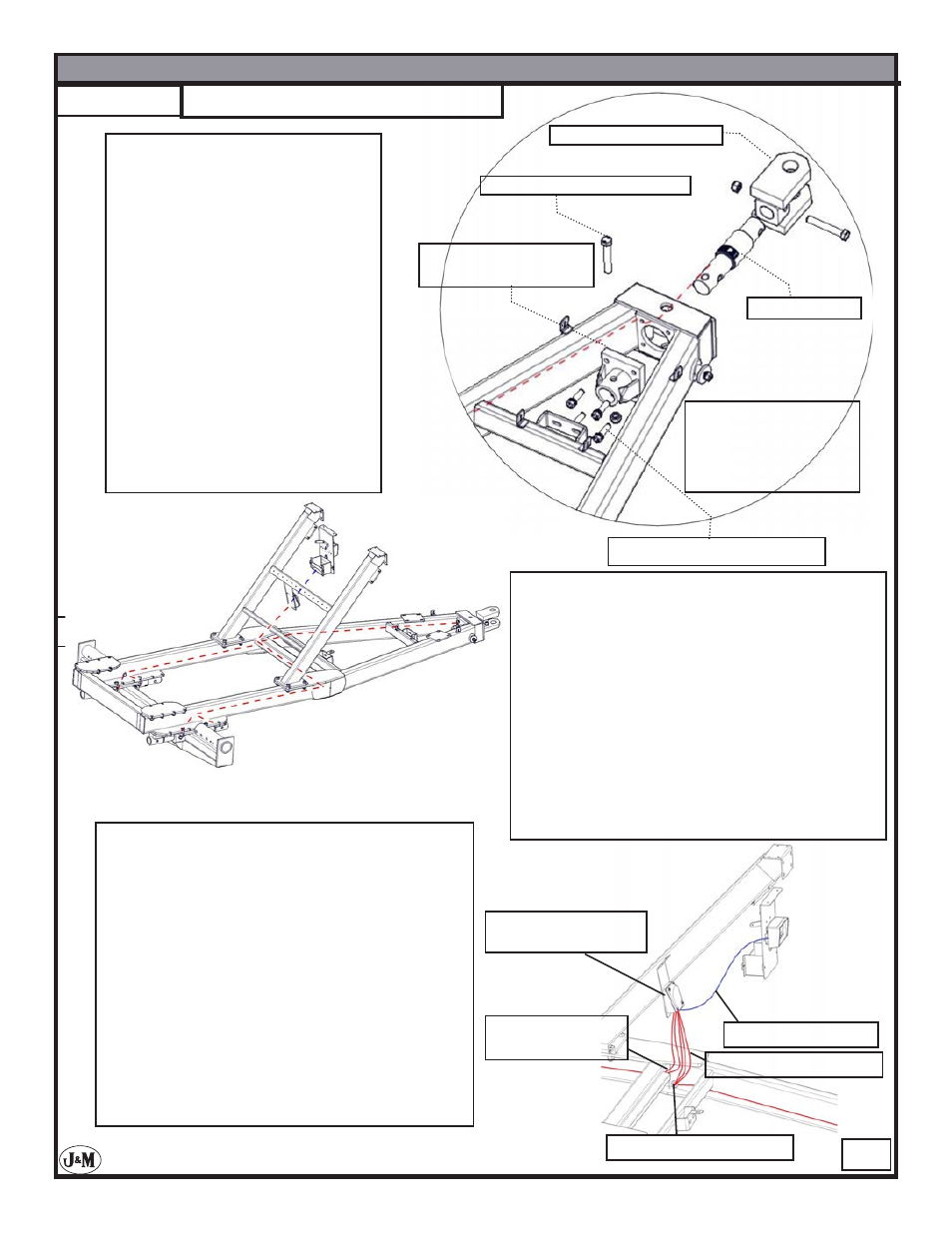

Пропустите провод штанги весов по левой
стороне А-образной рамы, и выведите
его через отверстие с уплотнением
непосредственно за сварным элементом
передней опоры.
Закрепите сварной элемент штанги весов
на А-образной раме при помощи болтов
19 х 76 мм категории 5.
Осторожно вдвиньте штангу весов
в сварной элемент и зафиксируйте ее при
помощи болта 25,4 х 114 мм категории
5 и контргайки. Не повредите провод
штанги весов!
Соедините подвижную сцепку со штангой
весов с помощью болта 25,4 х 114 мм
категории 5 и контргайки.
Болт 19 х 76 мм, кат. 8
Штанга весов
Сварной элемент
штанги весов
Поворотная сцепка
Болт 25,4 x 114 мм, кат. 5
Примечание.
Пропустите провод
от штанги весов по
левой стороне рамы.
Провода штанг весов со стороны шнека пустите
сначала через переходную пластину, а затем
через раму.
Провода штанг весов со стороны,
противоположной шнеку пустите сначала через
переходную пластину, затем через раму, и затем по
крестовине рамы (как показано на схеме слева).
Все пять проводов следует провести к отверстию,
находящемуся слева над центральной крестовиной
А-образной рамы.
Распределительная
коробка
Провод датчика
Правые штанги весов
Левые штанги
весов
Штанга весов сцепки
На распределительной коробке имеется 7 разъемов.
Разъем с левой стороны коробки следует
заблокировать. Для этого ослабьте фиксатор
разъема, вставьте пробку и снова затяните
фиксатор.
Проведите провод датчика от задней части датчика
к центральному разъему на передней панели
распределительной коробки.
Проведите все пять проводов от штанг весов
к распределительной коробке.
-Опциональная система взвешивания-
