RU-10

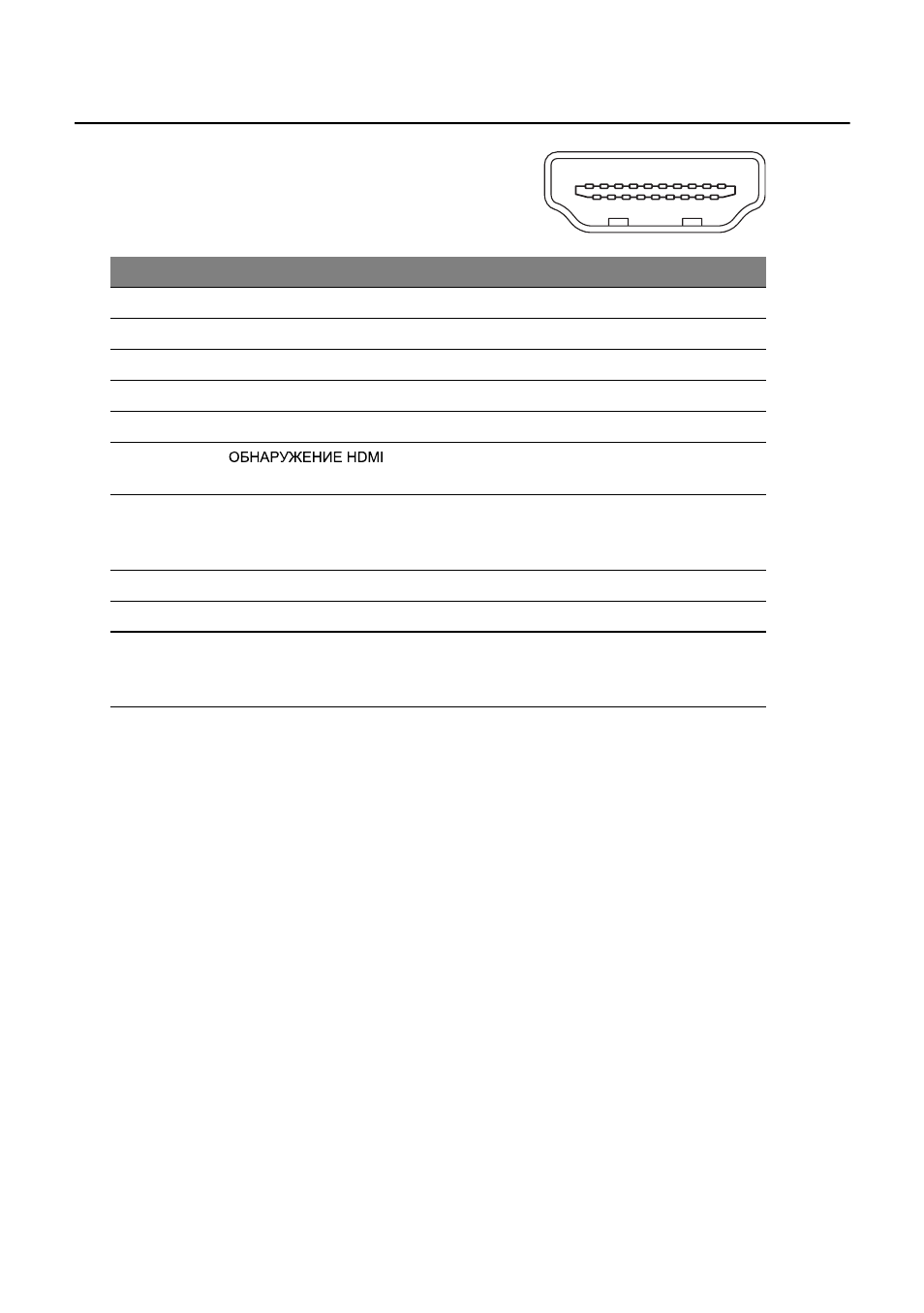

19-контактный сигнальный
кабель цветного дисплея*
* для определенных моделей
КОНТАКТ № Описание КОНТАКТ № Описание
1 Данные TMDS 2+ 2 Данные TMDS 2 экран
3 Данные TMDS 2- 4 Данные TMDS 1+
5 Данные TMDS 1 экран 6 Данные TMDS 1-
7 Данные TMDS 0+ 8 Данные TMDS 0 экран
9 Данные TMDS 0- 10 Тактовый сигнал TMDS +
11 12 Тактовый сигнал TMDS -
13 14 Зарезервировано
(нормально замкнутое
состояние в устройстве)
15 SCL 16 SDA
17 Земля DDC/CEC 18 Питание +5 В
19 Определение
"горячего"
подключения
1 3 5 7 9 11
8 10 4 6 2
13 15 17 19
12 14 16 18
Зарезервировано
(нормально замкнутое
состояние в устройстве)
