Подготовка к эксплуатации

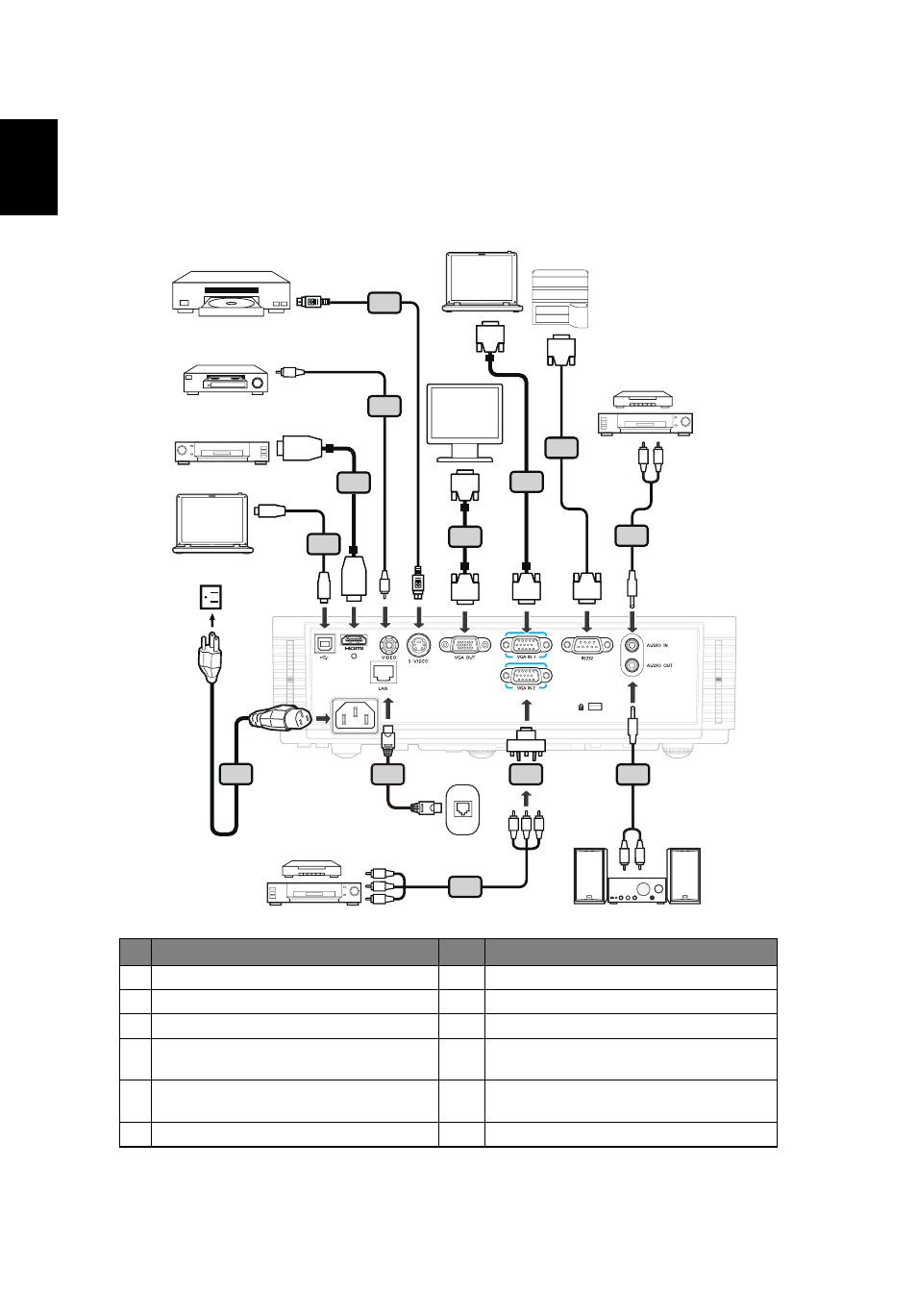

Подключение проектора
# Описание # Описание
1 Кабель питания 7 Кабель RS232
2 Кабель USB 8 Кабель аудио Jack/RCA
3 Кабель HDMI 9 Кабель LAN
4 Кабель композитного видеосигнала 10 Переходник с VGA на компонентный
(HDTV) интерфейс
5 Кабель S-Video 11 Кабель компонентного видеосигнала с
3-мя разъемами RCA
6 Кабель VGA
HDTV adapter
10
11
R B G
RB
G
D-Sub
D-Sub
6
D-Sub
D-Sub
6
RS232
RS232
7
RS232
R W
8
R W
5
8
Y
Y
4
9 1
HDMI
HDMI
3
USB
USB
2
Интернет
Выход видео
Выход S-Video
Проигрыватель DVD
DVD-плеер,
ТВ-приставка,
HDTV-приемник
DVD-плеер,
ТВ-приставка,
HDTV-приемник
