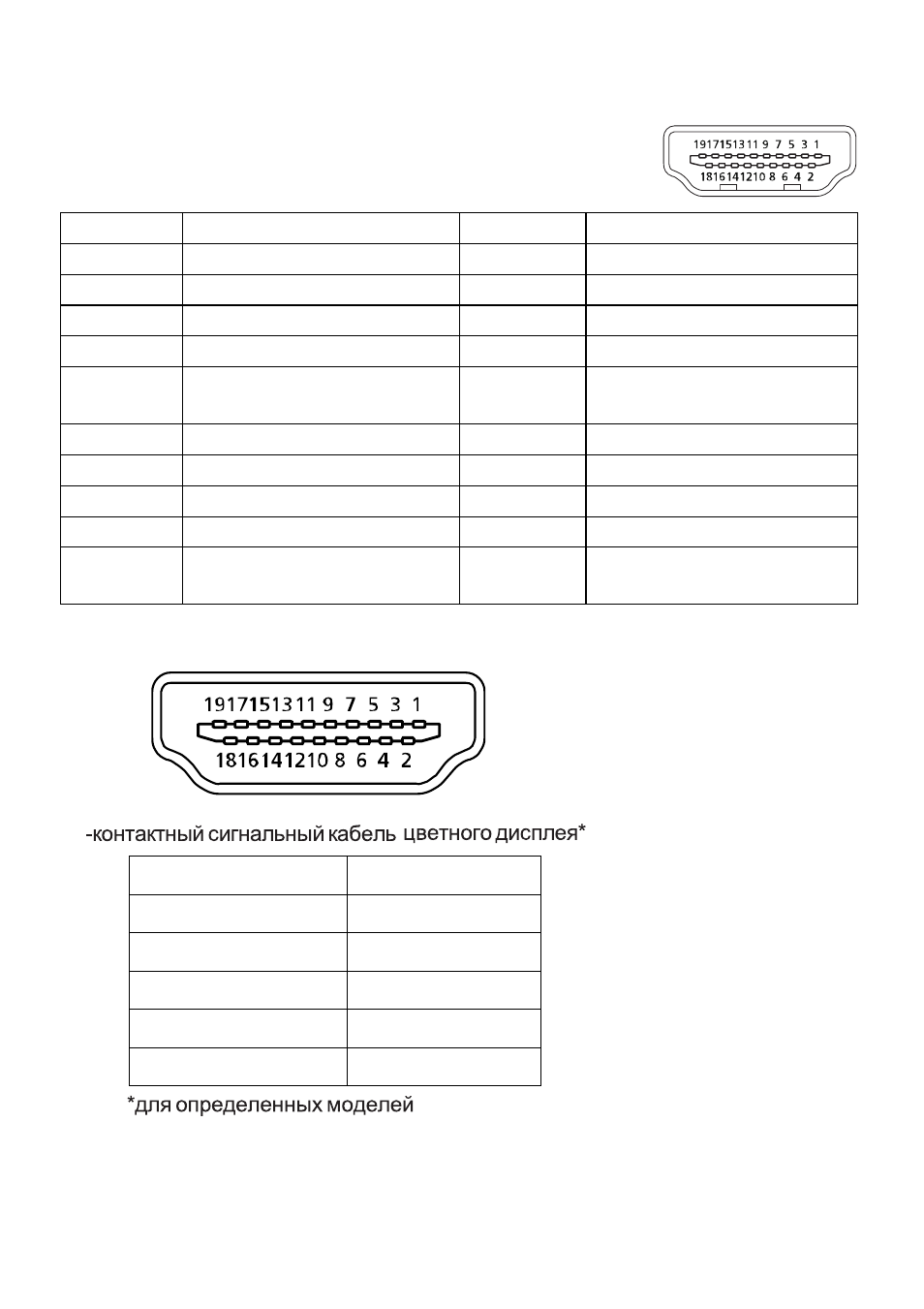

19-контактный сигнальный кабель цветного дисплея*

* только для некоторых моделей

Контакт

Значение

Контакт

Значение

1.

TMDS Data2+

10.

TMDS Clock+

2.

TMDS Data2 Shield

11.

TMDS Clock Shield

3.

TMDS Data2-

12.

TMDS Clock-

4.

TMDS Data1+

13.

CEC

5.

TMDS Data1 Shield

14.

Резерв (не используется

устройством)

6.

TMDS Data1-

15.

SCL

7.

TMDS Data0+

16.

SDA

8.

TMDS Data0 Shield

17.

DDC/CEC Ground

9.

TMDS Data0-

18.

Питание +5 В

19.

Определение "горячего"

подключения

MHL

19

№

КОНТАКТА

ОПИСАНИЕ

7.

MHL+

9.

MHL–

18.

VBUS

19.

CBUS

5, 11, 17

ЗЕМЛЯ
