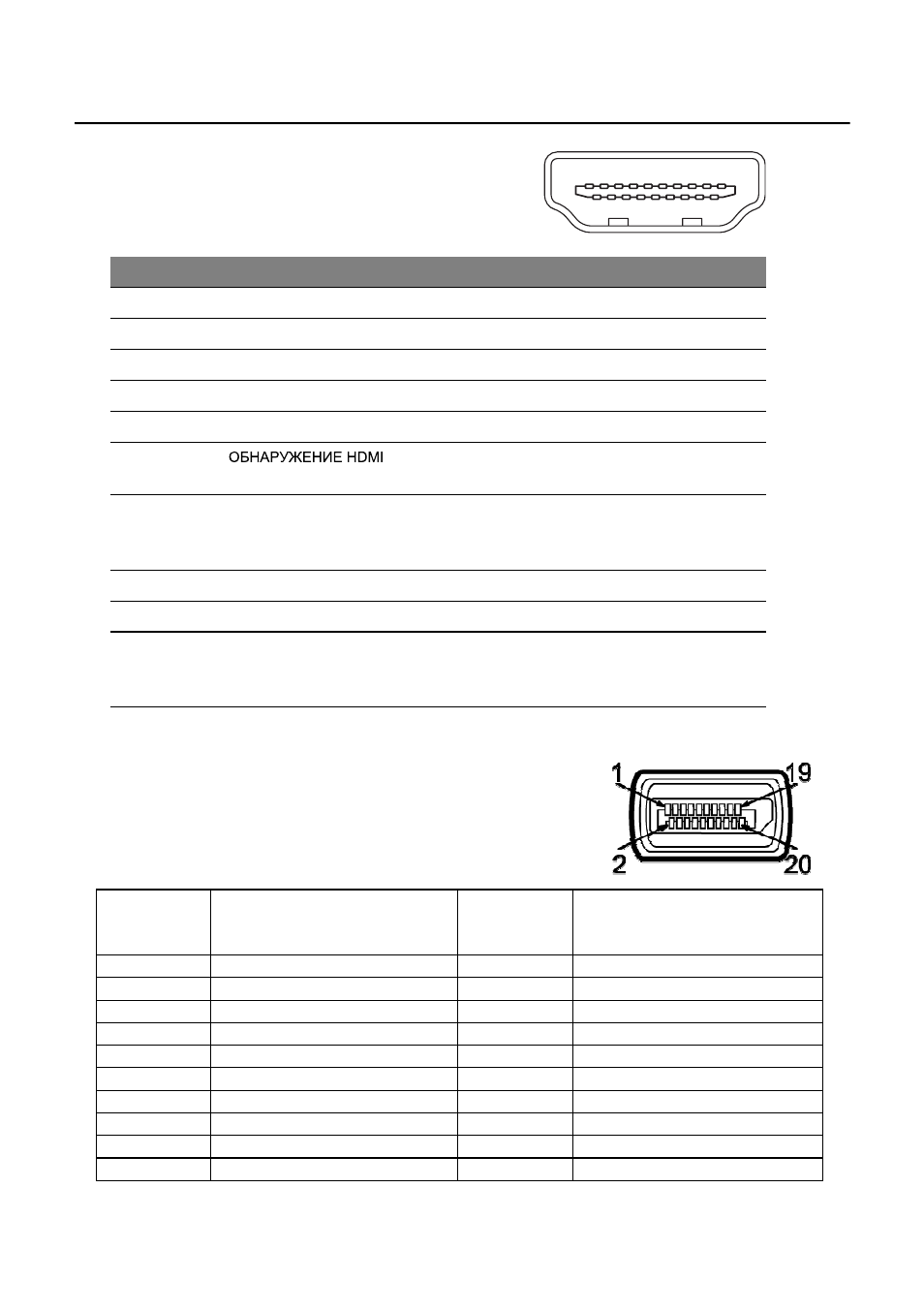

RU-10
19-контактный сигнальный
кабель цветного дисплея*
* для определенных моделей
КОНТАКТ № Описание
КОНТАКТ № Описание
1
Данные TMDS 2+
2
Данные TMDS 2 экран
3
Данные TMDS 2-
4
Данные TMDS 1+
5
Данные TMDS 1 экран
6
Данные TMDS 1-
7
Данные TMDS 0+
8
Данные TMDS 0 экран
9
Данные TMDS 0-
10
Тактовый сигнал TMDS +
11
12
Тактовый сигнал TMDS -
13
14
Зарезервировано
(нормально замкнутое
состояние в устройстве)
15
SCL
16
SDA
17
Земля DDC/CEC
18
Питание +5 В
19
Определение
"горячего"
подключения
1
3
5
7
9
11
8
10
4
6
2
13
15
17
19
12
14
16
18
Зарезервировано
(нормально замкнутое
состояние в устройстве)
Разъем DisplayPort
Сторона сигнального
Сторона сигнального
Номер
Номер
кабеля с 20-ю
кабеля с 20-ю
контакта
контакта
контактами
контактами
1
ML3(n)
11
GND
2
GND
12
ML0(p)
3
ML3(p)
13
CONFIG1
CONFIG2
4
ML2(n)
14
5
GND
15
AUX(p)
6
ML2(p)
16
GND
7
ML1(n)
17
AUX(n)
8
GND
18
HPD
9
ML1(p)
19
Возврат
10
ML0(n)
20
DP_PWR
