5

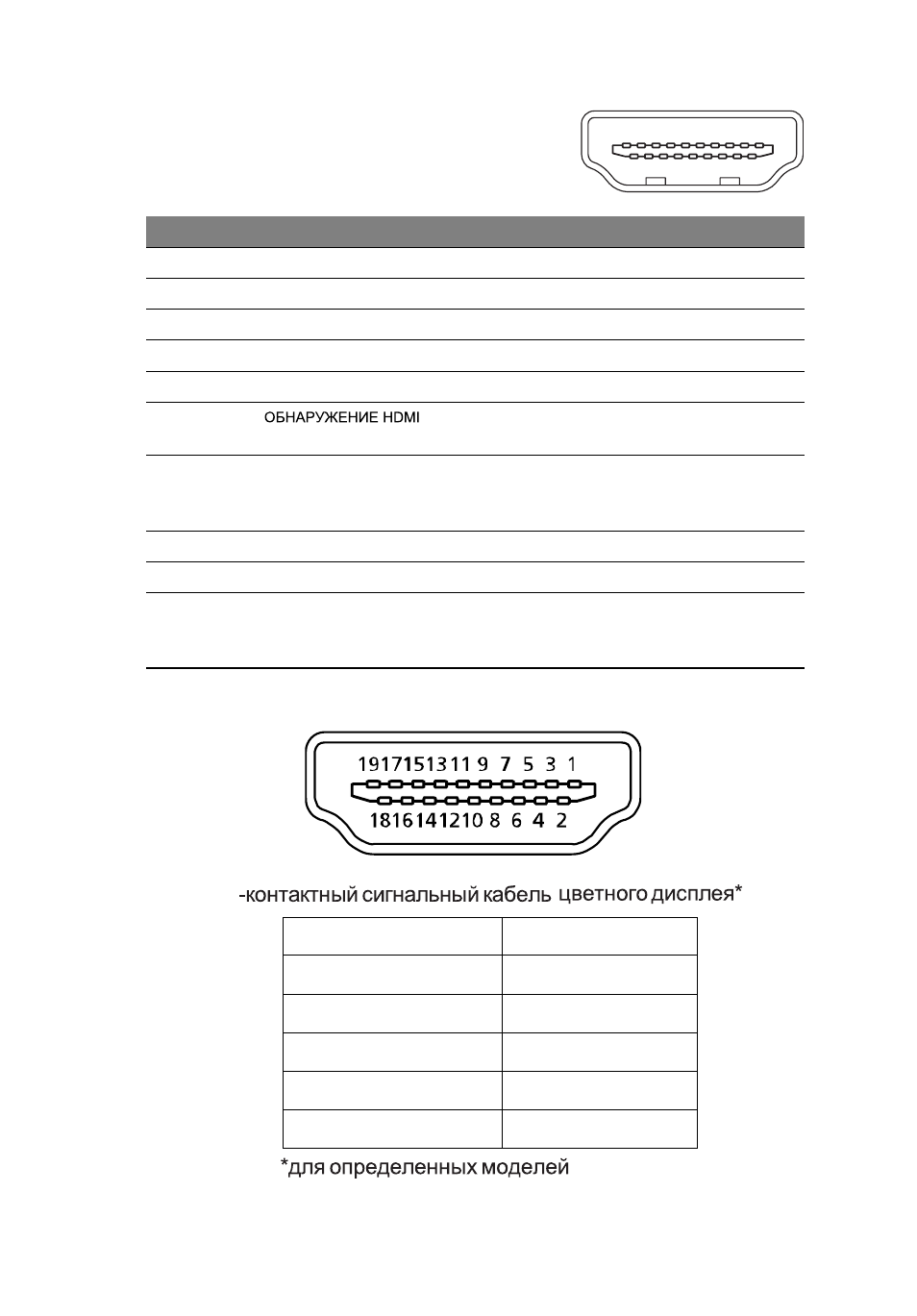

19-контактный сигнальный
кабель цветного дисплея*
* для определенных моделей
КОНТАКТ № Описание
КОНТАКТ № Описание
1
Данные TMDS 2+
2
Данные TMDS 2 экран
3
Данные TMDS 2-
4
Данные TMDS 1+
5
Данные TMDS 1 экран
6
Данные TMDS 1-
7
Данные TMDS 0+
8
Данные TMDS 0 экран
9
Данные TMDS 0-
10
Тактовый сигнал TMDS +
11
12
Тактовый сигнал TMDS -
13
14
Зарезервировано
(нормально замкнутое
состояние в устройстве)
15
SCL
16
SDA
17
Земля DDC/CEC
18
Питание +5 В
19
Определение
"горячего"
подключения
1
3
5
7
9
11
8
10
4
6
2
13
15
17
19
12
14
16
18
Зарезервировано
(нормально замкнутое
состояние в устройстве)
19
№
КОНТАКТА
ОПИСАНИЕ
7.
MHL+
9.
MHL–
18.
VBUS
19.
CBUS
5, 11, 17
ЗЕМЛЯ
MHL
