1. Кнопка включения/выключения питания
2. Дисплей
3. ИК–приемник системы ДУ (дистанционного
управления)
4. Лоток для загрузки дисков
5. Разъемы подключения микрофонов
6. Кнопка открытия/закрытия лотка
7. Кнопка воспроизведения/паузы
8. К нопка остановки воспроизведения
9. К нопка перехода к предыдущей главе
10. К нопка перехода к следующей главе

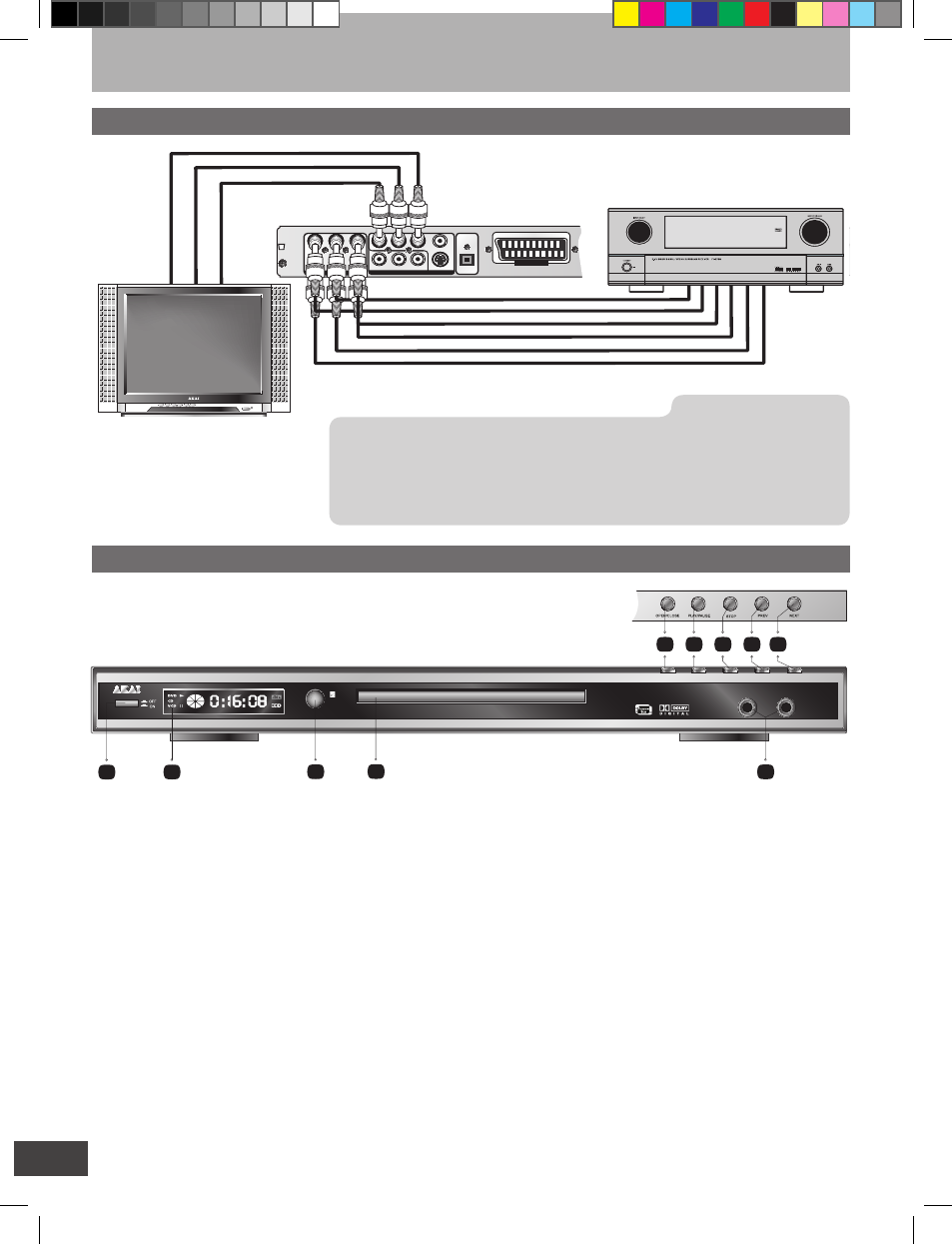

Органы управления и подключение плеера
Подключение к усилителю с шестиканальным аналоговым аудиовходом
5.1 CHANNEL
FL FR SUB
RS LS CEN
VIDEO OPTICAL AUDIO
SCART AV OUT
VIDEO
COAXIAL
Y
R L
Pb Pr
S-VIDEO
DVD - проигрыватель
Центр
Левый фронт
Левый тыл
Правый фронт
Правый тыл
Сабвуфер
Pb
Y
Pr
Усилитель
Телевизор
Общий вид передней панели
MIC1 MIC2
POWER DVD/CD PLAYER A-4183


П Р И М Е Ч А Н И Я
- После подключения DVD-плеера к шестиканальному усилителю отключите ре-
жим смешивания в меню аудио настроек плеера (см. стр. 16 Руководства).
- В разъем SCART встроен стерео аудиовыход, поэтому если Вы подключаете
плеер к телевизору через этот разъем, то для прослушивания звука через АС
телевизора нет необходимости в дополнительном аудиоподключении.
1. Индикатор сети
2. Кнопка включения/выключения питания
3. ИК–приемник системы ДУ (дистанционного
управления)
4. К нопка остановки воспроизведения
