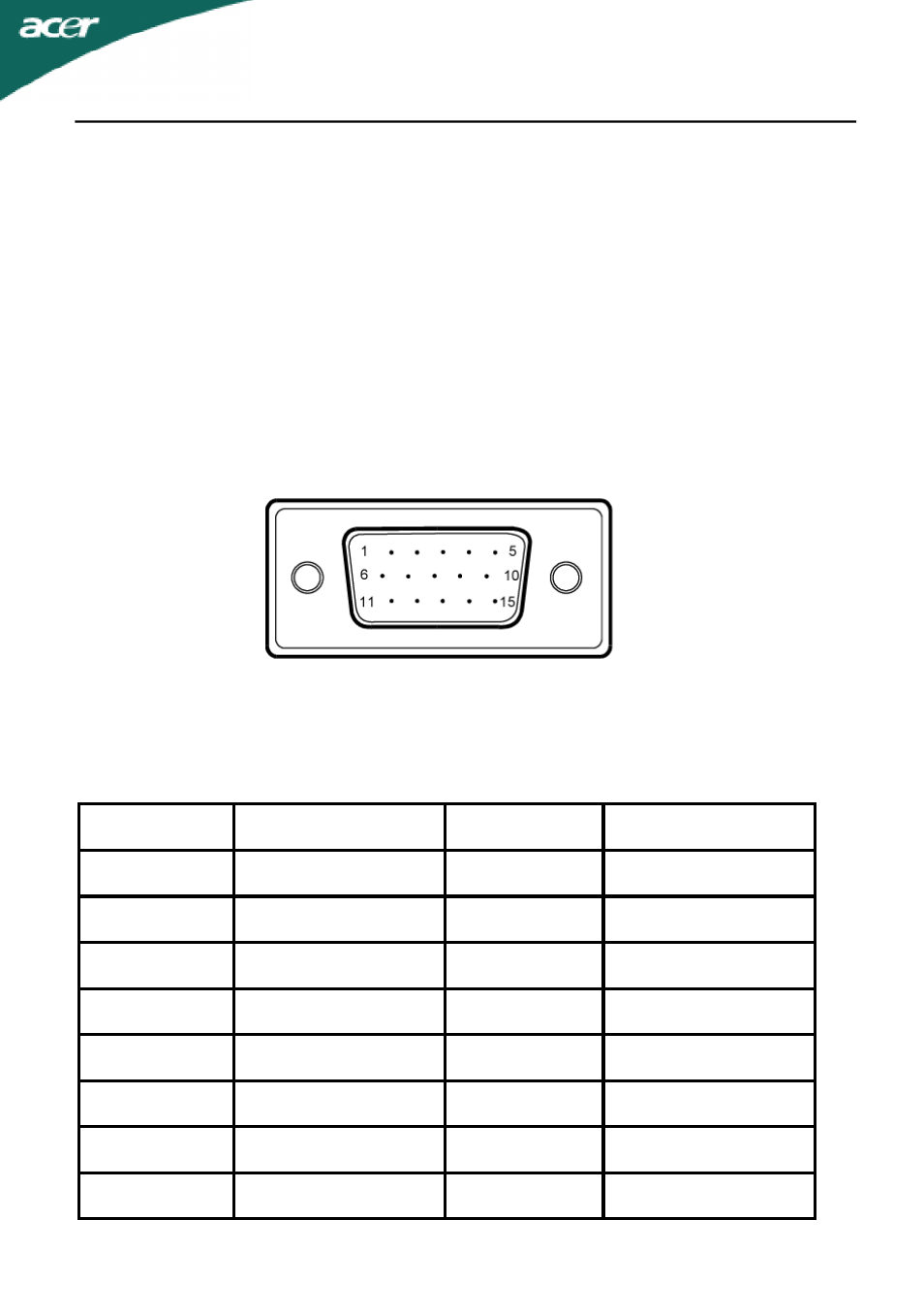

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА
15-контактный
сигнальный кабель цветного дисплея
КОНТАКТ №
ОПИСАНИЕ
КОНТАКТ №
ОПИСАНИЕ
1.
Красный
9.
+5V
2.
Зеленый
10.
Logic Ground
3.
Синий
11.
Monitor Ground
4.
Monitor Ground
12.
DDC-Serial Data
5.
DDC-return
13.
H-Sync
6.
R-Ground
14.
V-Sync
7.
G-Ground
15.
DDC-Serial Clock
8.
B-Ground
DDC (Канал данных дисплея)
Для
облегчения процесса установки монитор готов к автоматическому
подключению
к вашей системе (“включай и работай”), в том случае, если Ваша
система
также поддерживает протокол DDC. Протокол DDC (канал данных
дисплея
) - это протокол коммуникации, посредством которого монитор
автоматически
информирует главную систему о своих возможностях, например
о
тех разрешающих способностях, которые он поддерживает и
соответствующей
синхронизации. Монитор поддерживает стандарт DDC2B.
