AKAI
A–5181
Органы управления и подключение плеера

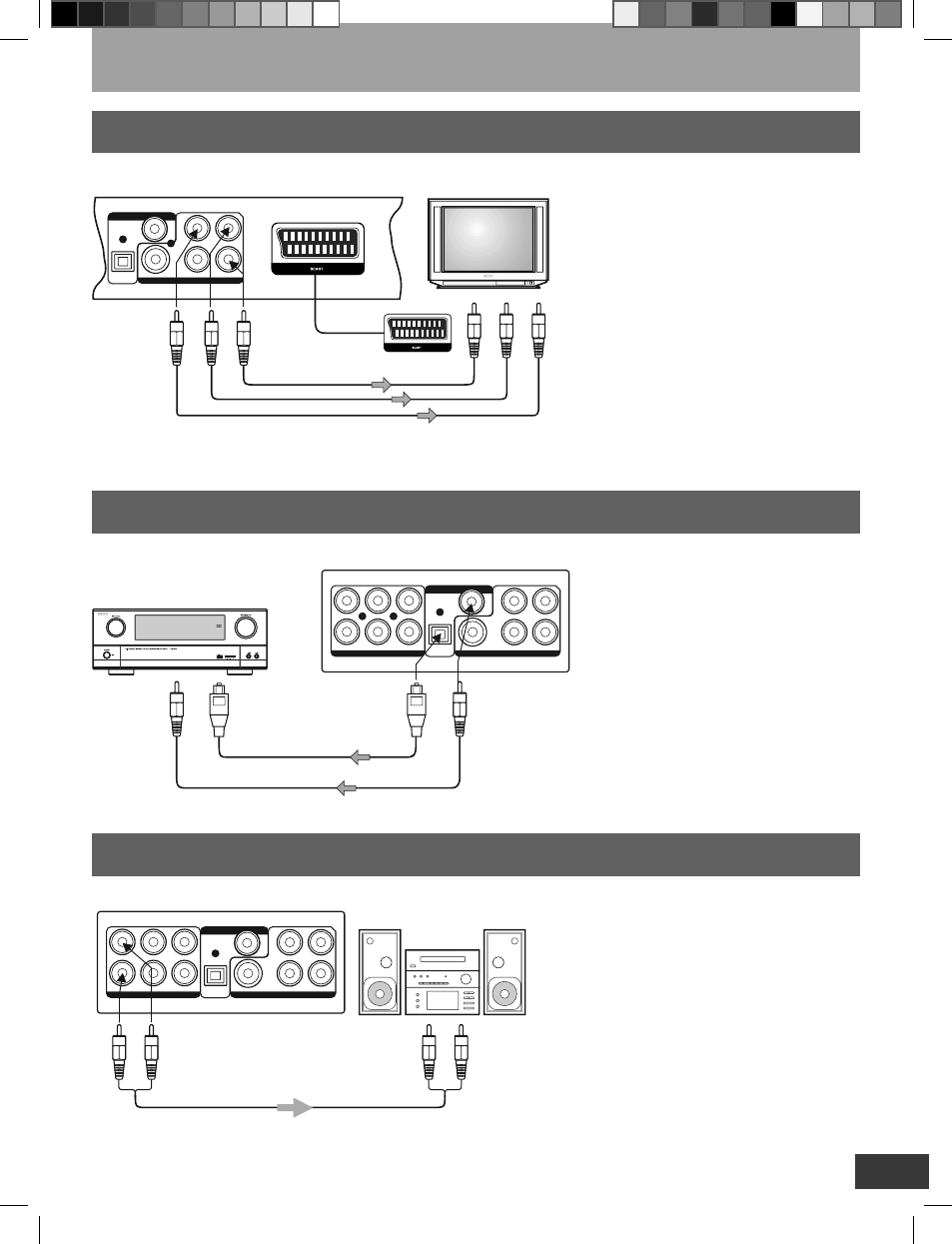

Подключение к усилителю с цифровым аудиовходом
FL
FR
SL
SR
CENTER
SUB- WOOFER
COAXIAL
DIGITALAUDIOOUT
5. 1-CH AUDIOOUT
S- VIDEO VI DEO CR/PR
VI DEO OUT
Y CB/PB
OPTI CAL
Цифровой оптический кабель
Коаксиальный кабель
К КОАКСИАЛЬНОМУ
цифровому
аудиовходу К ОПТИЧЕСКОМУ
цифровому
аудиовходу
DVD - проигрыватель Усилитель
Примечания:
- Компонентные видеовыходы — RGB
(SCART) и YUV (Y, Pb/Pr, Cb/Cr) — обес-
печивают наиболее высокое качество
изображения, поэтому они являются
предпочтительными при осуществле-
нии видео подключений.
- При подключении по компонентному
выходу необходимо установить фор-
мат видеовыхода плеера, как описано
на стр. 23 Руководства)
- Для подключения к телевизору ис-
пользуйте только один из видеовыхо-
дов плеера.
Подключение к телевизору с компонентным видеовходом
DVD - проигрыватель Телевизор
К Cr/Pr видеовходу
К Cb/Pb видеовходу
К Y видеовходу
К Cr/Pr видеовыходу К Cb/Pb видеовыходу К Y видеовыходу
COAXIAL
DIGITALAUDIOOUT
S- VIDEO VI DEO CR/PR
VI DEO OUT
Y CB/PB
OPTI CAL
Подключение к усилителю с двухканальным аналоговым аудиовходом
DVD - проигрыватель Аудиосистема
Красный Белый Красный
Белый
К аудиовходу усилителя
FL
FR
SL
SR
CENTER
SUB-WOOFER
COAXIAL
DIGITALAUDIOOUT
5. 1 -C H AUDIOOUT
S- VIDEO VI DEO CR/PR
VI DEO OUT
Y CB/PB
OPTI CAL
Примечание:
После подключения DVD-плеера
по цифровому аудиовыходу убе-
дитесь, что в меню настроек плее-
ра не установлен параметр SPDIF
Выкл. (см. стр. 19 Руководства)
